Sealock Laboratoriyasının İçində: Baqajın Salınımının Təsir Test Cihazı (XE-I09BA)

Alıcının eşitdiyi, demək olar ki, hər bir fəlakətli çanta nasazlığı eyni yerdə başlayır: qayış, tutacaq və ya D halqasının gövdə paneli ilə birləşdiyi nöqtə. Parça nadir hallarda ortada cırılır. Fermuarlar zənciri nadir hallarda ayırır. Uğursuz olan lövbərdir - yüklənmiş çantanın bütün çəkisini heç vaxt sabit və heç vaxt proqnozlaşdırıla bilməyən yüklərdə minlərlə dəfə çevik divara köçürməli olan bir neçə kvadrat santimetr qaynaqlanmış yamaq, çubuq və ya toxuculuq halqasıdır. Buna görə statik çəkmə testi, istehsal etdiyi rəqəm nə qədər təsirli olsa da, sahə gəlirlərinin zəif proqnozlaşdırıcısıdır. Bir dəfə 80 kq çəkiyə dözə bilən birləşmə 8 kq dinamik sarsıntının 400 dövründə uğursuz ola bilər, çünki yorğunluq və pik güc fərqli fizikadır.

Laboratoriyamızda bu iki dünyanı bir-birindən ayıran maşın baqajın titrəyişinə təsir sınağı cihazıdır — aktiv YFLJQ-0232, model XE-I09BA, alət nömrəsi LAB-006, keyfiyyət departamentimizdə 2018-ci ilin oktyabr ayından xidmətdədir və sonuncu dəfə 19 dekabr 2025-ci ildə xaricdən kalibrlənib, yenidən kalibrləmə 18 dekabr 2025-ci il tarixdə 16 dekabrda işləyir. YFL-WI-PZ-03, revizion A/0, 28 dekabr 2023-cü il. Bu məqalədə maşının əslində nə etdiyi, nə üçün testin adi tikilmiş baqajdan daha çox yüksək tezlikli qaynaqlanmış suya davamlı çantalar üçün vacib olduğu və təchizatçının vərəqində "yellənmə təsirinin sınanması" görəndə mənbə menecerinin nə tələb etməli olduğu haqqında danışılır.

"Rəsmə təsiri" əslində nə deməkdir

Testi təsvir etmək aldadıcı dərəcədə sadədir və yaxşı etmək olduqca çətindir. Çanta müəyyən bir çəkiyə qədər yüklənir, sonra yoxlanılan komponentdən asılı olmayaraq maşından asılır - tək üst tutacaq, bir cüt çiyin qayışı, çəkmə döngəsi, tam uzadılmış araba dəstəyi. Zərbə başlığı yüklənmiş çantanı müəyyən bir vuruşla qaldırır, sonra onu buraxır. Qalanını cazibə qüvvəsi edir. Çanta düşür və başın yuxarı hissəsindəki nəmlənmiş yay qurğusu düşmə enerjisini udur və geri qaytarır, beləliklə, nümunə sadəcə bir dəfə atılmır, həm də davamlı yüksələn və enən salınımlara sürülür. Hər bir dövrə kəmərdən aşağı və lövbər nöqtəsinə bir zərbə dalğası göndərir, sonra onu tamamilə boşaldır. Yükləyin, şok edin, boşaltın, təkrarlayın.

Bunu rəsmiləşdirən Çin yüngül sənaye metodu standartı, QB/T 2922-2018Çanta və çanta — Zərbəni silkələmək üçün sınaq üsulu, prinsipi müəyyən edilmiş çəki ilə çantaya yükləmək, onu sapı, çiyin qayışı və ya tam uzadılmış trolleybus sapı ilə müəyyən edilmiş vuruşla qaldırmaq, onun cazibə qüvvəsi altında sərbəst düşməsinə imkan vermək və zərbə enerjisini udmaq və buraxmaq üçün yaydan istifadə etmək kimi təsvir edir ki, çanta təkrarlanan zərbə və salınımları yaşasın - beləliklə, sapın sarsıntıya, zərbəyə davamlılığını və sapı sınamaq. Aparat dəqiq müəyyən edilmişdir: aşağı vantuz, yuxarı amortizator bloku, zərbə çubuğu və standart qurğunun birləşmiş kütləsi 8,1 ± 0,2 kq, tək istiqamətli vuruş 150 ± 5 mm, yuxarı vantuzdakı səs-küy sönümləyici qurğu isə sıxılmış zaman 110 ± 10 N yay qüvvəsi verir. İdarəetmə sistemi zərbə sürətinin tənzimlənməsinə imkan verməli, dövrlərin sayını təyin etməyə və qeyd etməyə imkan verməli və sınaq zamanı nümunə düşərsə, maşını avtomatik dayandırmalıdır.

Bu sonuncu bənd göründüyündən daha vacibdir. Nümunənin düşməsinin avtomatik dayandırılması rahatlıq xüsusiyyəti deyil - bu, dövrü saymağı etibarlı məlumat nöqtəsi edir. Əgər kəmər 612-ci dövrədə cırılırsa və maşın əvvəlcədən təyin edilmiş 1500-ə çatana qədər boş qurğunu döyməyə davam edirsə, hesabatda heç bir faydalı şey yoxdur. Çünki maşın ayırma anında dayanır, sayğac oxuyurediro oynağın yorğunluq ömrü.

Bizim mərtəbədə maşın

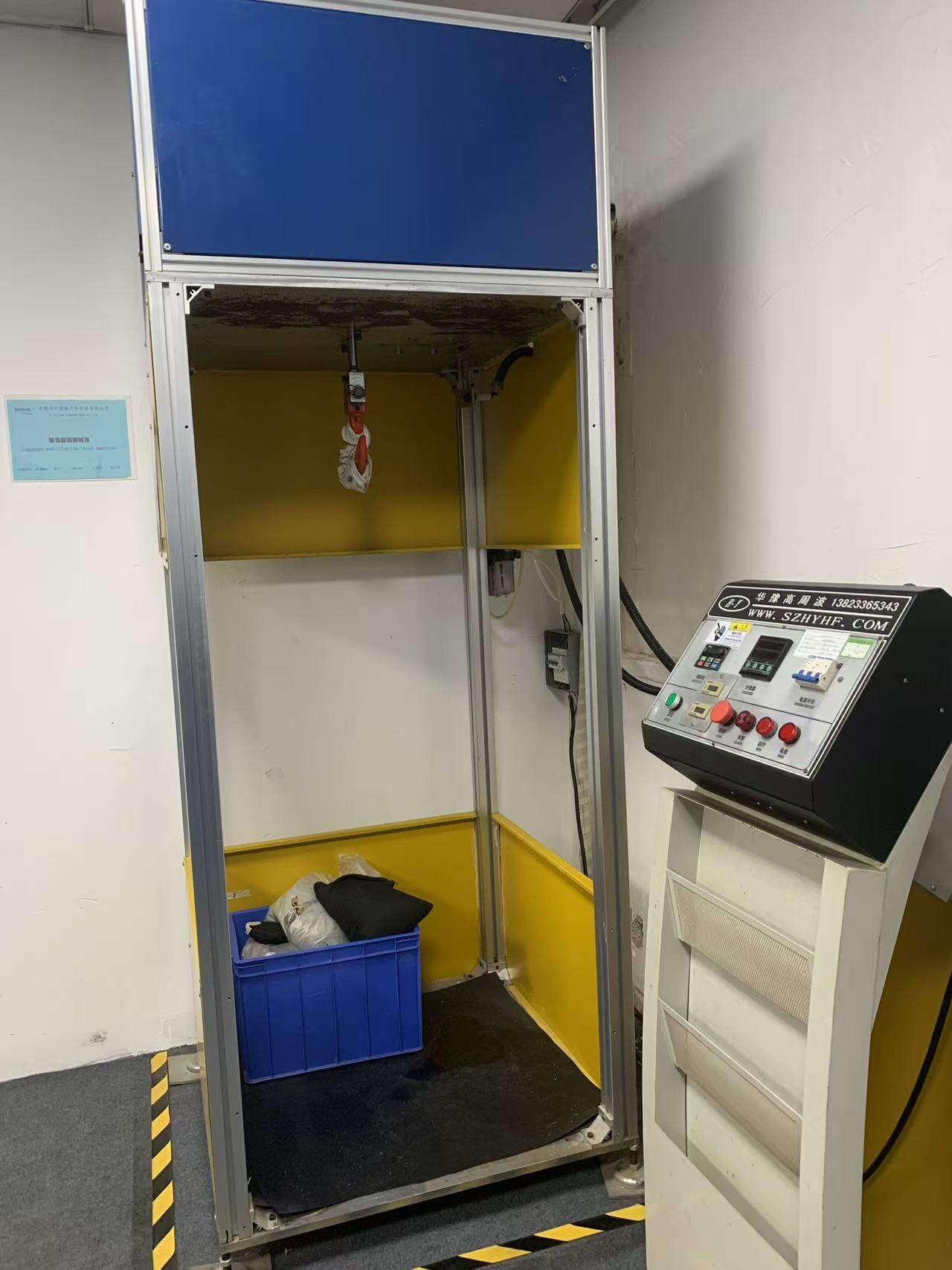

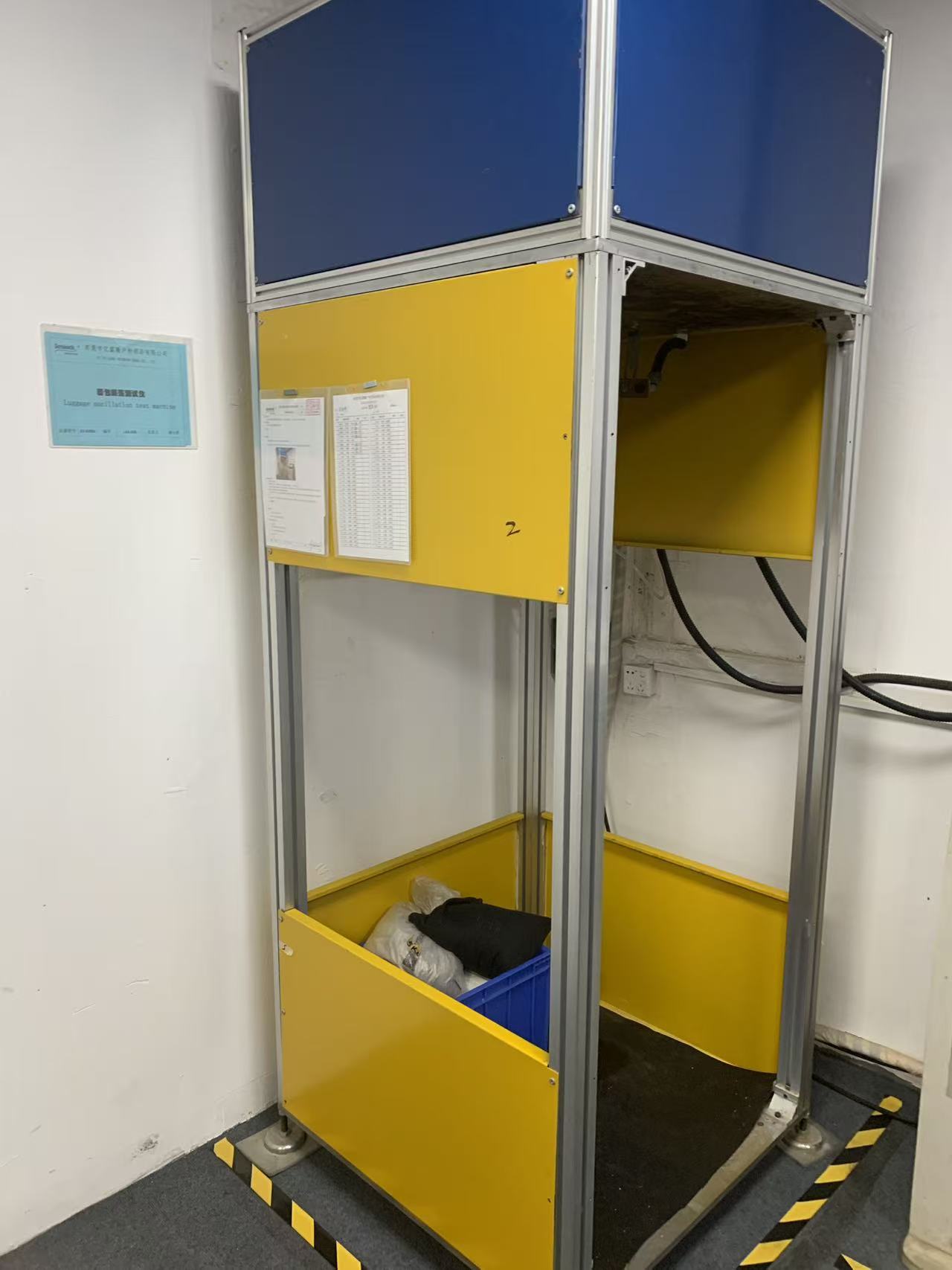

Bizim bölməmiz Shenzhen yüksək tezlikli avadanlıq istehsalçısı tərəfindən tikilib və qəsdən çirkindir. Sınaq kamerası sarı və mavi doldurma panelləri olan, əməliyyat tərəfində açıq olan, reboundu öldürmək üçün ağır rezin döşəklə döşənmiş ekstrüde edilmiş alüminium çərçivədir. Zərbə başlığı yuxarı çarxdan asılır; onun altında nümunə və bazadakı sandığa, çantanı nominal sınaq yükünə çatdırmaq üçün istifadə etdiyimiz kalibrlənmiş qum torbaları oturur. Menteşəli qapı qaçış başlamazdan əvvəl iş tərəfini bağlayır, bu, operatorla sürətlə hərəkət edən 20 kq-lıq çanta arasında dayanan yeganə şeydir.

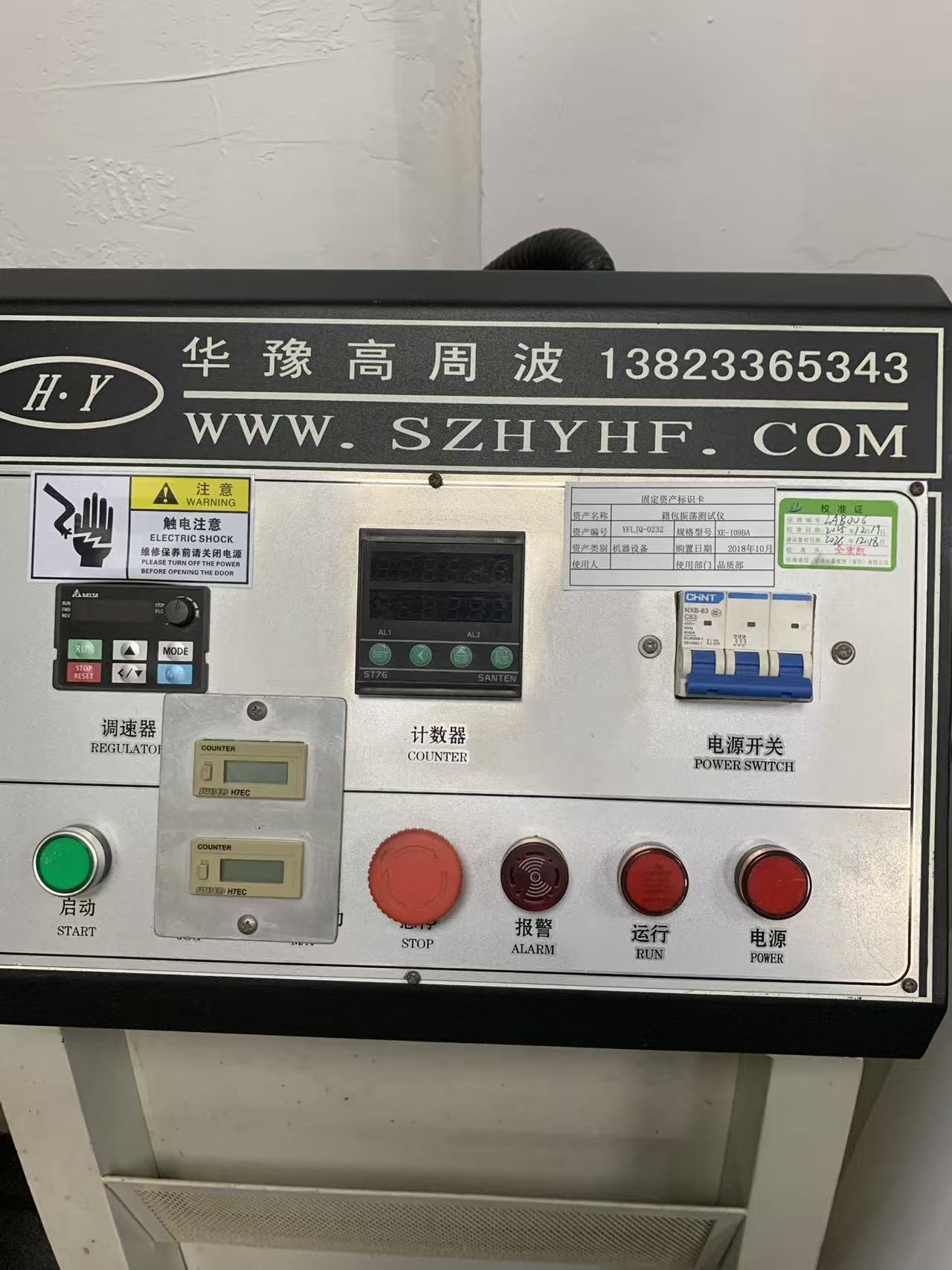

Nəzarət postamenti qəfəsdən kənarda oturur. Onun tərtibatı sizə testin necə aparıldığını dəqiq deyir: solda Delta dəyişən tezlikli sürücü sürət tənzimləyicisi kimi çıxış edir, mərkəzdə iki siqnalizasiya kanalı olan SANTEN ST76 rəqəmsal sayğac, iki FUJI H7EC elektromexaniki sayğac proqramlaşdırıla biləndən asılı olmayaraq məcmu dövrələri qeyd edir və üç qütblü qırılma C6X3B 400 V, 6000 A kəsmə gücü ilə 50 Hz, daxil olan gücü idarə edir. Onların altında başlanğıc düyməsi, böyük ölçülü göbələk başlı təcili dayanma və həyəcan, qaçış və güc göstəriciləri var.

Təkrarlanan sayğacların bir səbəbi var. Proqramlaşdırıla bilən sayğac, maşını hədəf dövrədə dayandıran şeydir; mexaniki sayğaclar maşında ömür dövrlərini toplayır və hər kəs testin ortasında qaçışın sıfırlanıb-söndürülmədiyini soruşarsa, çarpaz yoxlama verir. Müştərinin üçüncü tərəf auditoru hesabatın tam icranı əks etdirdiyini necə bildiyimizi soruşduqda, diqqətimizi çəkən cavab budur.

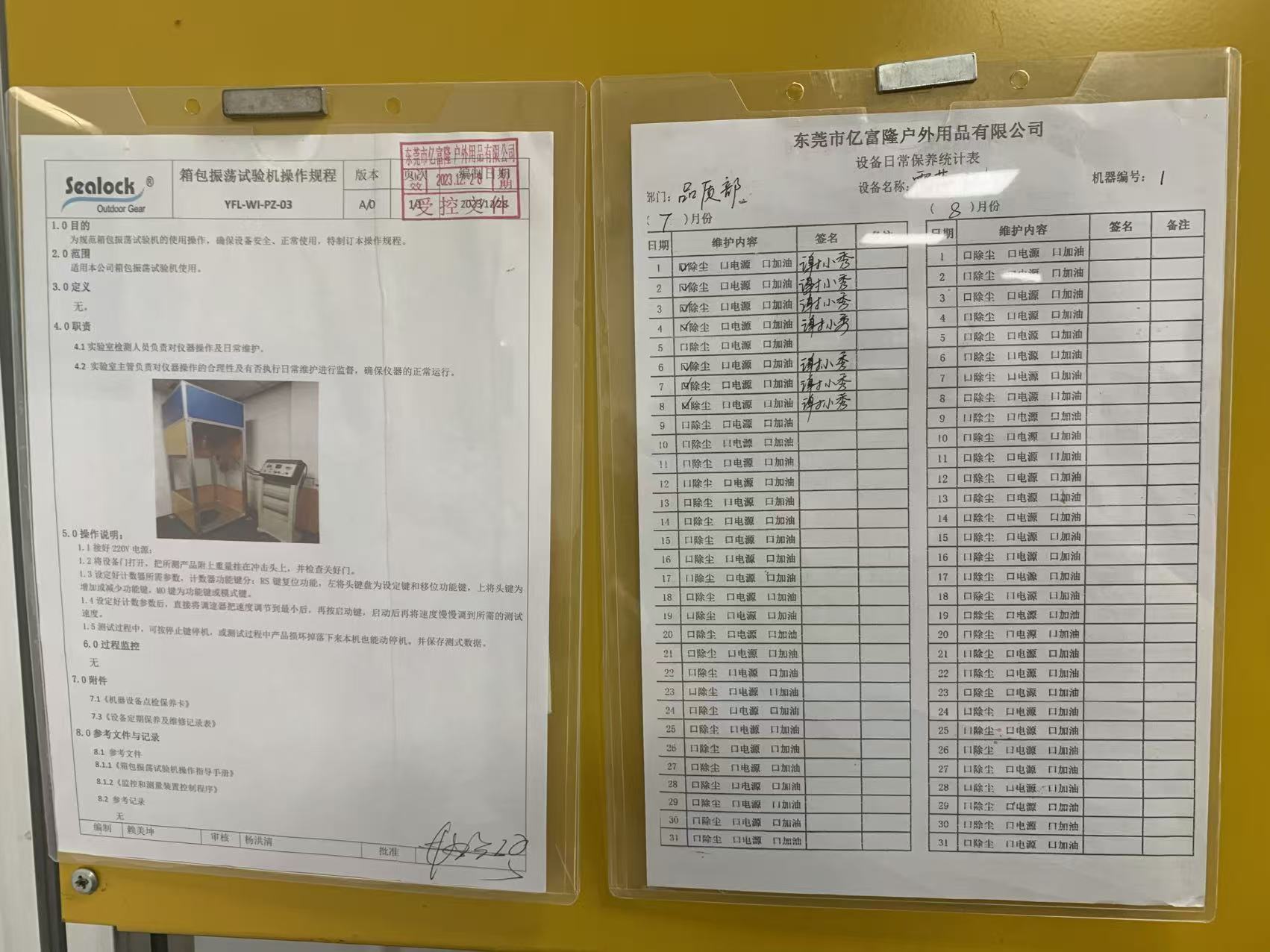

Biz onu necə işlədirik: SOP YFL-WI-PZ-03

Maşında yerləşdirilən idarə olunan prosedur qısadır və oradakı hər bir bənd var, çünki kimsə bir dəfə səhv etdi.

Operator 220 V cərəyanını birləşdirir, kameranın qapısını açır, artıq nominal çəkisinə qədər yüklənmiş nümunəni müvafiq armaturdan istifadə edərək zərbə başlığına asır və hər hansı bir hərəkətdən əvvəl qapının düzgün bağlandığını təsdiqləyir. Sonra sayğac proqramlaşdırılır: sıfırlama düyməsi əvvəlki qaçışı təmizləyir, sürüşdürmə və artım düymələri hədəf dövrünün sayını təyin edir və rejim düyməsi sayma funksiyasını seçir. Yalnız hədəf təyin edildikdən sonra operator sürət tənzimləyicisini minimuma endirir, start düyməsini sıxır və sonra yavaş-yavaş sürəti tələb olunan sınaq dərəcəsinə qədər artırır. Sürətlə işə başlamaq qadağandır, çünki qəfil ilk vuruş standart heç vaxt nəzərdə tutulmayan zərbə vurur və sınaqdan keçirilən birləşmədə deyil, armaturda yanlış erkən nasazlıq yarada bilər.

Qaçış zamanı operator istənilən vaxt dayandırma düyməsi ilə maşını dayandıra bilər. Nümunə qırılırsa və düşərsə, maşın özünü dayandırır. Sonra test məlumatları qeyd olunur. SOP laboratoriya müfəttişinə əməliyyat və müntəzəm texniki qulluq və hər ikisinə nəzarəti laboratoriya nəzarətçisinə tapşırır və bu, hər gün imzalanan gündəlik texniki xidmət jurnalı - tozun təmizlənməsi, enerjinin yoxlanılması, yağlama ilə dəstəklənir.

Yük və dövr sayı: nömrələr nə olmalıdır

Metod standartı çantanın necə silkələnəcəyini müəyyən edir; məhsul standartı nə qədər çətin və nə qədər müddətə müəyyən edilir. QB/T 1333-2018 olan daşınan çantalar üçünƏl çantası və sırt çantası, sınaq yükünü 2010-cu ilin əvvəlki nəşrində olduğu kimi, məhsulun spesifikasiyasına uyğun olaraq deyil, çantanın gövdəsinin həcminə görə təyin edir və tək tutacaq və çiyin qayışının üst-üstə düşən tikişli bölgəni paylaşdığı çiyin qayışını qiymətləndirir. Tipik kommersiya sınaqları 6 kq müəyyən edilmiş yük altında ikili çiyin qayışlarında 400 dövrə qədər işləyir, tutacaqlar öz yük və dövr kombinasiyası ilə qiymətləndirilir.

Dörd yüz dövrə tavan deyil, döşəmədir və o, on il ərzində qayıq göyərtəsinə atılacaq 60 litrlik quru tualetə deyil, gündəlik həyatda istifadə olunan əl çantasına uyğunlaşdırılıb. Daxili yükdaşıma tələbimiz 1500 dövr və daha yuxarıdır və ekspedisiya və dəniz proqramları üçün standart həcm cədvəlindən deyil, çantanın nominal tutumundan müəyyən edilmiş yüklərdə əhəmiyyətli dərəcədə yüksək hesablamalar həyata keçiririk. Müştərinin öz protokolu fərqli kombinasiya müəyyən etdikdə – baqajın idarə edilməsini simulyasiya etmək üçün daha az dövrlərdə daha ağır yük və ya gediş-gəlişi simulyasiya etmək üçün daha yüksək sayda daha yüngül yük – maşın sadəcə bu nömrələri götürür. Sürət, yük və dövriyyə hədəfi hamısı operator tərəfindən müəyyən edilir, bu, xaricdən test yuvaları almaqdansa, alətin evdə olmasının bütün nöqtəsidir.

Niyə bu test qaynaqlanmış suya davamlı çantalar üçün fərqlidir

Suya davamlı dişli qurğular fabrikinin adi baqaj fabrikindən ayrıldığı yer budur. Dikilmiş çantada, çiyin qayışı lövbəri bir tikişdə tutulmuş və çubuqla möhkəmləndirilmiş bir ilgəkdir. Uğursuzluq rejimi ipin aşınması və dikişin proqressiv çıxarılmasıdır və o, özünü elan edir: tikişlər boşalır, döngə əyilir, alıcı onu buraxmazdan əvvəl xəbərdar edir.

Yüksək tezlikli qaynaqlanmış çantada lövbərdə heç bir tikiş yoxdur və ya tikiş dekorativdir və əsl yük yolu gövdə panelinin TPU və ya PVC üzünə bağlanmış qaynaqlı yamaqdan keçir. Bu oynaq aşınma ilə deyil, soyulma ilə uğursuz olur və qabıq çatışmazlığı sakit və ani olur. Bir az soyuq işləyən qaynaq - qeyri-kafi dayanma, çirklənmiş səth, paraleldən millimetrin bir hissəsinə qədər sürüşmüş kalıp - rahat şəkildə statik çəkmə testindən keçəcək və sonra 300-cü dövr və 900-cü dövr arasında bir yerdə yamaq kənarında parçalanacaq, çünki hər bir salınım dövrü bağın eyni ön kənarında yerləşir.

Bu, hər bir kateqoriya menecerinin tanıdığı rəyləri yaradan uğursuzluqdur: bir mövsüm üçün yaxşı olan çanta və sonra arxada təmiz, köhnəlməmiş yamaq konturları ilə "qayış çantadan çıxdı". O, həmçinin, ən əhəmiyyətlisi, ahidroizolyasiyauğursuzluq və yalnız güc çatışmazlığı deyil, çünki qismən soyulmuş bir yamaq tamamilə ayrılmadan çox əvvəl üz materialından sızma yolunu açır. Çanta, yükünü mükəmməl şəkildə daşıyarkən çiyin lövbərinə su buraxmağa başlaya bilər.

Buna görə də salınım test cihazı vəkompüterləşdirilmiş dartma və soyma test cihazıayrı deyil, birlikdə oxunur. Soyma testi bizə daxili material cədvəlimizə qarşı kiloqramla qaynaqlanmış tikişin statik bağlanma gücünü verir; salınım testi bizə bu bağın həqiqətən xidmətdə görəcəyi həndəsədə dinamik, təkrarlanan, tək kənarlı yüklənmədən sağ qalıb-qalmadığını bildirir. Yamaq həndəsəsi qabığı bir küncdə cəmləşdirirsə, qaynaq güclü ola bilər və yenə də yorğunluqdan zəif ola bilər. Yalnız ikinci sınaq onu tapır.

Qaçış bitəndə nəyə baxırıq

Tamamlanmış dövr sayı keçid nəticəsi deyil, keçid şərtidir. Sayğac dayandıqda, nümunə aşağı enir və yazılı yoxlama siyahısına uyğun olaraq yoxlanılır: sapın, qayışın və ya lövbər yamasının ayrılması və ya qismən ayrılması yoxdur; hər hansı qaynaqlanmış möhkəmləndirmənin kənarında heç bir delaminasiya və ya qaldırma; toqqaların, sürgülərin, D halqalarının və ya triglidlərin sınığı, deformasiyası və ya çatlaması; hər hansı bir möhkəmləndirici dikişdə ipin qırılmaması; yük nöqtəsi ətrafında bədən panelinin təhrifinin olmaması; və trolley sistemi olan çantalar üçün hələ də hamar şəkildə uzanan və geri çəkilən və müsbət şəkildə bağlanan tutacaq.

Ayrılıqdan başqa hər şey hələ də qeydə alınır. 1500 dövrədə iki millimetr qaldırılan yamaq kənarı keçən çanta və uğursuz bir prosesdir və imzalanmadan çox qaynaq parametri məsələsi kimi mühəndisliyə qayıdır. Test dağıdıcı olduqda və ya nümunə işarələndikdə, nümunə karantinə alınır və yenidən satıla bilən ehtiyata daxil edilmir.

Daha geniş QC zəncirində oturduğu yer

Heç bir alət çantanı təsdiq etmir. Salınım test cihazı lövbər nöqtələrində dinamik yükə davamlılığı əhatə edir və o, hər istiqamətə ötürülür:fermuar pistonlu həyat test cihazıölçüyə uyğun yanal və uzununa yük altında bağlanmanı 3000 dövrədən keçir; theaşınma test cihazıvəsürtünmə rəng sabitliyi test cihazıünvan səthinin davamlılığı və bitirmə transferi; theproqramlaşdırıla bilən temperatur və rütubət kamerasıMexanik xassələri yenidən yoxlanılmadan əvvəl materialı isti-rütubətli və sıfırdan aşağı dövriyyə ilə qoşur. Sonra bütün məclis suya batırılan məhsullar üçün iki saat və ya daha çox müddətə tam suya batırma sınağına və ya daldırmadan daha çox yağışa davamlı olaraq qiymətləndirilən məhsullar üçün güclü yağış və su axını sınağına keçir.

Çalışan salınım testisonraiqlimin qocalması alıcı üçün mövcud olan daha aşkar ardıcıllıqlardan biridir və bunu açıq şəkildə qeyd etməyə dəyər. Yapışqan yardımlı birləşmələr və bəzi TPU film sinifləri yetmiş iki saat isti-nəm təsirindən sonra mənalı soyma gücünü itirir. 1500 yeni dövrə və yaşlanmadan sonra 600 dövrə davam edən kəmər ankeri sizə heç bir otaq temperaturu testinin edə bilməyəcəyi bir şeyi deyir.

Alıcılar nə tələb etməlidirlər

Spesifikasiya vərəqindəki "tərəqqi sınandı" arxasında dörd rəqəm olmadan heç bir şey demək deyil: kiloqramla yük, dövr sayı, sınaqdan keçirilmiş komponent və qəbul meyarları. Dördü üçün də soruşun. Sayın əldə edilib-edilmədiyini və ya maşının avtomatik olaraq erkən dayandığını soruşun. Çantanın yeni yoxsa ətraf mühitin kondisionerindən sonra sınaqdan keçirildiyini soruşun. Xüsusilə qaynaqlanmış məhsullar üçün, testdən sonrakı yoxlamaya qaynaqlanmış möhkəmləndirici yamaqların kənarında qaldırılmanın daxil olub-olmadığını soruşun, çünki yalnız ayırma üçün yoxlayan təchizatçı artıq soyulmağa başlayan çantanın keçməsi barədə məlumat verəcəkdir.

OEM və ODM proqramları üçün biz bu parametrləri inkişaf mərhələsində birlikdə təyin edirik, alətlər dondurulmazdan əvvəl onları ilk məqalələrdə işlədirik və istehsal zamanı təkrar edirik. Brendin öz protokolu və ya üçüncü tərəfin laboratoriya hesabatı tələb olunduqda, daxili məlumatlar ilkin ekrana çevrilir: problemi daşınmadan üç həftə əvvəl SGS və ya QIMA hesabatında tapmaqdansa, öz mərtəbəmizdə 700-cü dövrədə tapmağı üstün tuturuq.

Tez-tez verilən suallar

Salınma təsir sınağı düşmə testi ilə eynidirmi?

Xeyr. Düşmə testi sərt səthə bir dəfə nəzarətsiz zərbə ilə çantaya və onun məzmununa nə baş verdiyini qiymətləndirir. Salınma təsir sınağı yüzlərlə və ya minlərlə idarə olunan yükləmə-boşaltma dövrləri altında daşıma nöqtələrində yorğunluğu qiymətləndirir. Fərqli uğursuzluqlar tapırlar və bir çanta birindən rahat keçə bilir, digəri isə uğursuz olur.

Bu maşın yumşaq soyuducu və ya quru çanta, eləcə də bel çantasını sınaqdan keçirə bilərmi?

Bəli. Müəyyən edilmiş daşıma nöqtəsi olan hər şeyi armaturdan asmaq olar - quru çantada tək tutacaq, soyuducu kürək çantasında ikili çiyin qayışları, idman paltarında üst tutacaq tutacaq. Yumşaq tərəfli məhsullar armaturun təmas yerində yastıqlanır ki, sıxac kəməri aşındırmasın və birləşmədə deyil, tutuşda saxta nasazlıq yaratmasın.

Çantanın dərc edilmiş tutumu yoxdursa, hansı yükdən istifadə edilməlidir?

Məhsul standartı onu çanta gövdəsinin həcmindən götürür. Təcrübədə, açıq qurğular üçün biz brendin öz qablaşdırmasında çap edəcəyi nominal gücü, üstəgəl bir marja ilə sınaqdan keçirməyə üstünlük veririk, çünki bu, istehlakçının icazə kimi qəbul edəcəyi rəqəmdir.

Keçən nəticə çantanın sahədə uğursuz olmayacağına zəmanət verirmi?

O, nümunə götürülmüş dizayn və prosesin müəyyən edilmiş yorğunluq həddini keçdiyinə zəmanət verir. Sahənin davamlılığı həm də istehsalın ardıcıllığından asılıdır, buna görə də rəqs sınağı yalnız qızıl nümunədə deyil, istehsal nümunələrində aparılır və nə üçün prosesdaxili qaynaq parametrlərinə müstəqil nəzarət edilir.

Avadanlıq kalibrlənibmi?

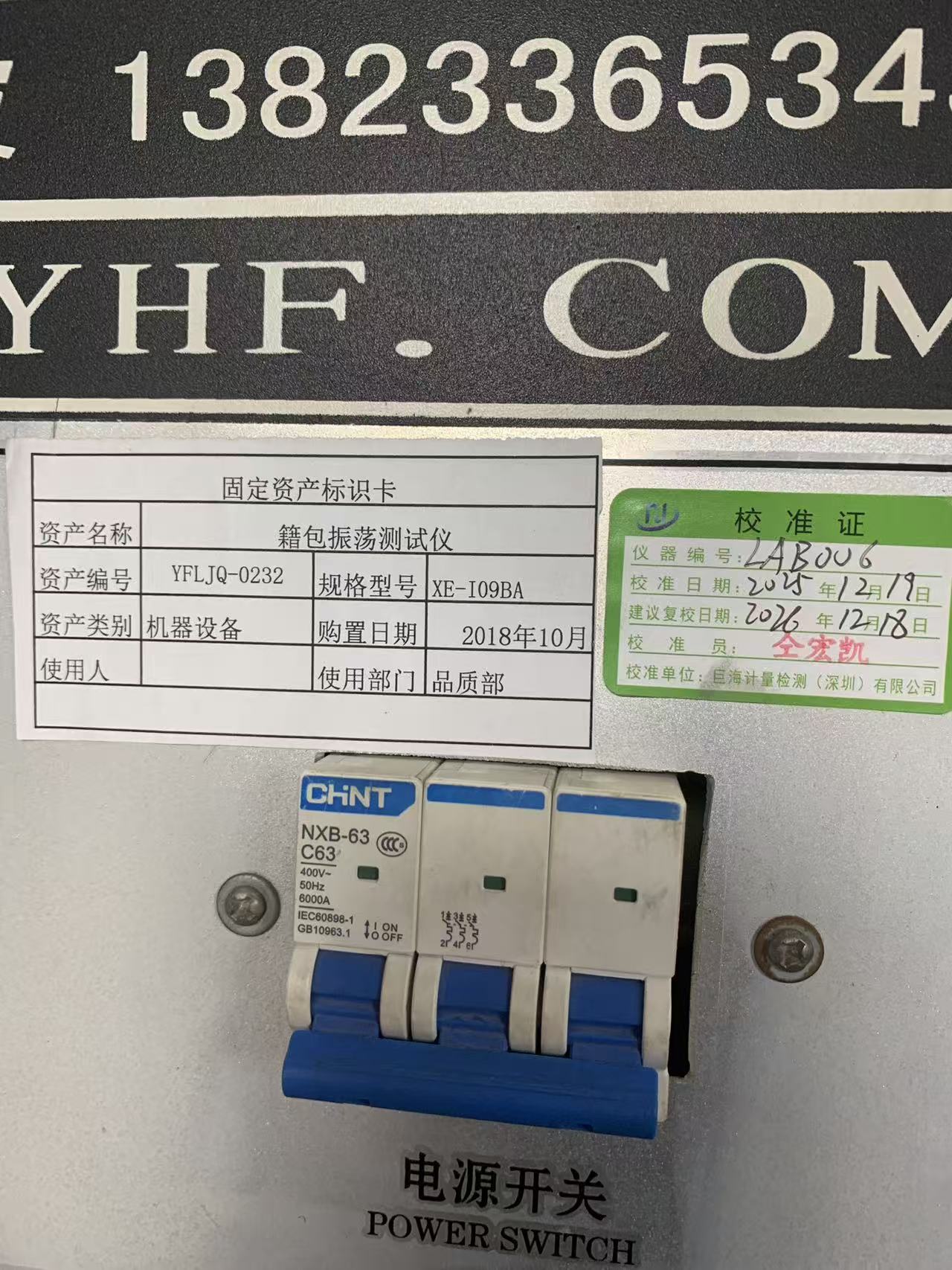

Xarici olaraq, akkreditə olunmuş kalibrləmə evi, sertifikatı maşında yerləşdirərək. Cari sertifikat 19 dekabr 2025-ci il tarixinə aiddir və yenidən kalibrləmə müddəti 18 dekabr 2026-cı il tarixinə düşür. Kalibrləmə statusu hər bir daxili auditin bir hissəsidir və sifariş əsasında gələn müştərilər üçün açıqdır.

Bu seriyada növbəti

Açacağımız növbəti alət standart işıq mənbəyi rəng uyğunlaşdırma şkafıdır - binadakı hər hansı digər avadanlıqdan daha çox müştəri mübahisələrini həll edən kiçik, təvazökar qutu, çünki rəng hər bir alıcının şəxsən yoxladığı və demək olar ki, hər kəsin yanlış işıq altında yoxladığı atributdur.

Sealock iyirmi ildən artıqdır ki, OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine və STANLEY kimi brendlər üçün Çinin Dongguan və Ho Chi Minh City, Vyetnam şəhərlərindən yüksək tezlikli qaynaqlanmış suya davamlı qurğular istehsal edir. Əgər inkişaf etdirdiyiniz proqram üçün tam sınaq protokolunu istəyirsinizsə və ya rəqs parametrlərini öz keyfiyyət müqavilənizdə müəyyən etmək istəyirsinizsə, bu ünvana yazın.info@sealock.com.hk.
