1. RF Qaynaq Nədir?

RF qaynağı - yüksək tezlikli (HF) qaynaq və ya dielektrik qaynaq olaraq da adlandırılır - xarici istilik, yapışdırıcılar və ya mexaniki bərkitmə əvəzinə elektromaqnit enerjisindən istifadə edərək termoplastik materialları birləşdirən bir istehsal prosesidir. Sənaye praktikasında bu iki termin bir-birini əvəz edir; əsas fizika eynidir.

RF qaynağının fərqləndirici xüsusiyyəti istiliyin yarandığı yerdir. Adi istilik sızdırmazlığında, istilik enerjisi materialın səthinə tətbiq edilir və içəriyə aparılır. RF qaynaqında elektromaqnit sahəsi materiala nüfuz edir və içəridən molekulyar səviyyədə istilik yaradır. Bu daxili istilik, əksər hallarda birləşmənin hər iki tərəfindəki əsas parçadan daha güclü bir əlaqə yaradır.

Texnologiya 1940-cı illərdən bəri sənayedə istifadə olunur, əvvəlcə PVC əsaslı tibbi və qablaşdırma tətbiqləri üçün. Onun yüksək səviyyəli açıq dişli istehsalında tətbiqi çeviklik, ətraf mühitə uyğunluq və uzunmüddətli performansın vacib olduğu məhsul kateqoriyalarında TPU PVC-ni əvəz etdikcə sürətləndi. Bu gün RF qaynağı davamlı hidrostatik təzyiq altında saxlanmalı olan hər hansı suya davamlı məhsul üçün standart tikinti üsuludur - təkcə səth sıçramasına qarşı müqavimət deyil.

Tipik məhsul tətbiqlərinə aşağıdakılar daxildir:

• Suya batırılan quru çantalar və suya davamlı kürək çantaları
• Sızdırmaz yumşaq soyuducular və izolyasiya edilmiş daşıyıcılar
• Açıq havada şişmə konstruksiyalar
• Suya davamlı tibbi nəqliyyat qablaşdırması
• Hərbi və taktiki avadanlıq halları

2. RF Qaynaq Necə İşləyir

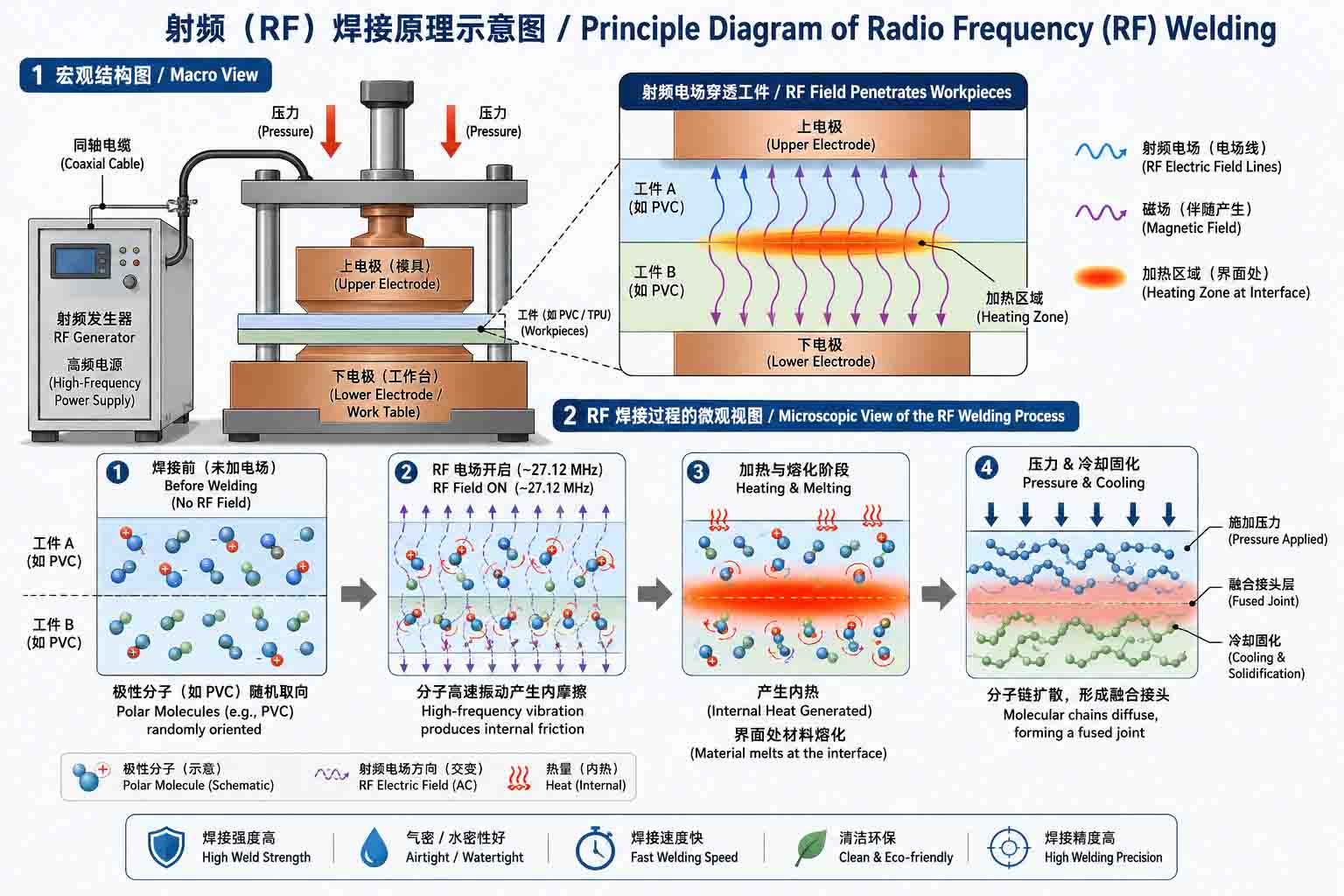

RF qaynaq avadanlığı yüksək tezlikli alternativ cərəyan keçirərək işləyir - adətən 27 MHz ilə 40 MHz arasında, 27,12 MHz ən çox yayılmış sənaye tezliyidir - iki metal elektrod (pəncərələr və ya lövhələr adlanır). Qaynaq ediləcək material bu kalıpların arasına qoyulur.

Qütb molekulyar strukturları olan termoplastik materiallar sürətlə dəyişən elektromaqnit sahəsinə məruz qaldıqda, onların molekulları sahənin hər salınması ilə yenidən hizalanmağa çalışır. 27,12 MHz-də bu, saniyədə təxminən 27 milyon yenidən tənzimləmə cəhdi deməkdir. Bu molekulyar hərəkət nəticəsində yaranan sürtünmə səthdə deyil, qaynaq zonasında material qalınlığı boyunca bərabər şəkildə istilik əmələ gətirir.

Eyni zamanda, pres, material təbəqələrini bir-birinə sıxaraq, kalıplara idarə olunan pnevmatik təzyiq tətbiq edir. Daxili temperatur materialın birləşmə nöqtəsinə çatdıqda, interfeysdəki təbəqələr əriyir və molekulyar səviyyədə bir-birinə qarışır. RF enerjisi çıxarıldıqda və material davamlı təzyiq altında soyuduqda, iki təbəqə bir davamlı materiala çevrilir - yapışdırılmamış, tikilməmiş, lakin əridilmişdir.

Bu daxili istilik istehsalı səthdə tətbiq olunan istilik üsulları ilə müqayisədə bir sıra praktik üstünlüklərə malikdir:

• Bağlama səthdən içəriyə doğru irəliləməkdənsə, bütün qaynaq zonası boyunca bərabər şəkildə formalaşır
• Xarici səthlərin yanma və ya deformasiyaya məruz qalma ehtimalı azdır, çünki elektrodların özləri birləşmə temperaturuna çatmağa ehtiyac duymurlar.
• Mürəkkəb kalıp həndəsələri əyrilər, künclər və çox qatlı birləşmələr daxil olmaqla dəqiq, təkrarlanan qaynaq nümunələri yarada bilər.
• Döngə müddətləri qısadır - materialın qalınlığından və kalıp sahəsindən asılı olaraq hər qaynaq üçün adətən 3 ilə 15 saniyə

3. Niyə TPU RF Qaynaq üçün Xüsusilə Uyğundur?

Bütün termoplastiklər RF qaynağına eyni dərəcədə cavab vermir. Proses qütblü molekulyar quruluşa malik olan materialdan asılıdır - burada elektrik yükü molekulda qeyri-bərabər paylanır. Qütb molekulları orientasiyaya cəhd edərək alternativ elektromaqnit sahələrinə cavab verir; bu cəhd oriyentasiya istilik yaradan şeydir.

TPU (Termoplastik Poliuretan) molekulyar onurğasındakı uretan əlaqələri sayəsində təbii qütb quruluşuna malikdir. Bu, onu RF enerjisinə yüksək dərəcədə həssas edir və müxtəlif qalınlıqlar və laminat konfiqurasiyaları arasında ardıcıl qaynaqlanmağı nisbətən asanlaşdırır.

RF uyğunluğuna əlavə olaraq, TPU onu yüksək keyfiyyətli suya davamlı açıq qurğular üçün üstünlük təşkil edən bir neçə material xüsusiyyətləri gətirir:

Digər RF qaynaq edilə bilən materiallara PVC örtüklü parçalar, EVA və müəyyən PU filmləri daxildir. PVC köhnə variantdır - asanlıqla və ucuz qaynaqlanır, lakin plastikləşdirici ilə əlaqəli tənzimləmə riskini daşıyır və aşağı temperaturda kövrək olur. Davamlı olması nəzərdə tutulan məhsullar və ya ətraf mühitə uyğunluq tələbləri olan brendlər üçün TPU praktik seçimdir.

4. RF Qaynaq və Ənənəvi Dikiş: Fərq əslində istifadədə nə deməkdir

RF qaynaqlı tikişlər və tikilmiş tikişlər arasında müqayisə mühəndislik nöqteyi-nəzərindən sadədir, lakin tikişli konstruksiyanın harada və necə uğursuz olduğunu dəqiq bilməyə dəyər, çünki uğursuzluq rejimi tez-tez yavaş və aydın deyil.

Dikiş lentinin çatışmazlığı rejimi xüsusi diqqətə layiqdir. Tape yeni olduqda və orta şəraitdə adekvat işləyir. Problem ondadır ki, suya davamlı çantalar və soyuducular mülayim şəraitdə yaşamır - onlar ağır, yaş dişlilərlə dolu olur, daşınma zamanı dəfələrlə bükülür, isti nəqliyyat vasitələrində qalır və bəzən oturur. Bu real dünya yükləri altında, lent bağlama xətləri kənarlarda və künclərdə qaldırılmağa başlayır. Su artıq daxil olana qədər delaminasiya kənardan görünməzdir.

RF qaynağı bu deqradasiya yolunu tamamilə aradan qaldırır. Qaldırmaq üçün lent kənarları, təzyiq altında işləmək üçün iynə dəlikləri və tikişin gərginlik nöqtələrində aşınma üçün ip yoxdur. Qaynaq zonası ya tutur, ya da tutmur - və uyğun material üzərində düzgün şəkildə icra edilmiş qaynaqda, ətrafdakı parçanın əvvəlcə uğursuz olacağı nöqtədən yaxşı keçir.

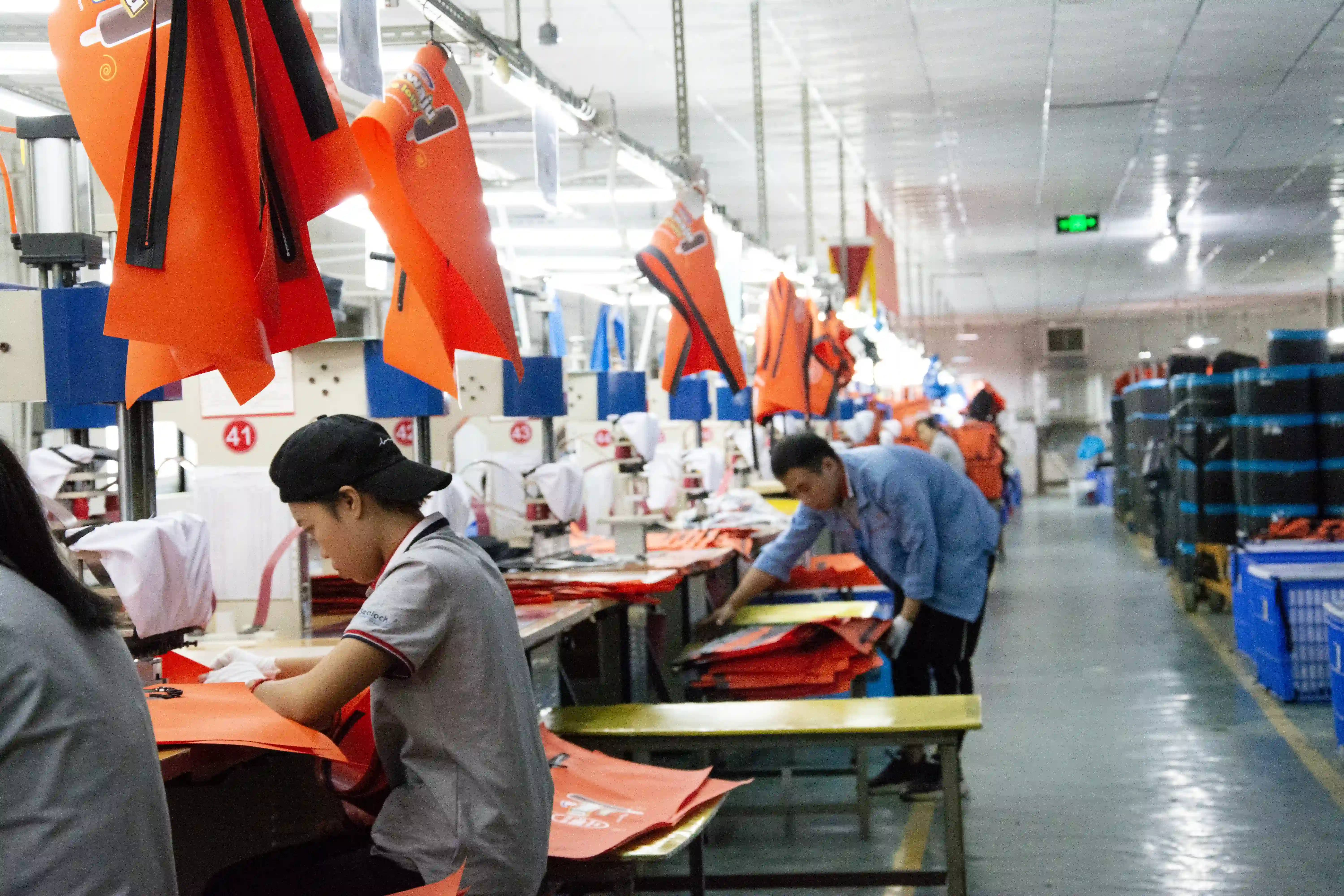

5. RF Qaynaq İstehsal Prosesi, Addım-addım

Addım 1 - Materialın hazırlanması

TPU laminat panelləri CNC kəsmə və ya xüsusi kalıp kəsmə sistemlərindən istifadə edərək dəqiq ölçülərə kəsilir. Bu mərhələdə panelin dəqiqliyi qaynağın aşağıya doğru düzülməsinə birbaşa təsir edir; hətta bir neçə millimetr ölçülü sürüşmə düzgün olmayan qaynaq zonası yaradacaqdır. Materialın səthləri çirklənmədən təmizlənməlidir - işləmə zamanı yağlar, kəsmə zamanı toz və ya saxlama zamanı nəmlik RF enerjisinin ötürülməsinə mane ola bilər və natamam birləşmə yarada bilər.

Addım 2 - Kalıp seçimi və Maşın Quraşdırması

Qaynaq kalıbı qaynaq həndəsəsini təyin edən formalı elektroddur. Fərqli məhsul konfiqurasiyaları müxtəlif kalıp profilləri tələb edir - panel birləşmələri üçün düz tikiş kalıbı, əyri bağlamalar və ya möhkəmləndirici yamalar üçün formalı kalıp, yüksək həcmli təkrarlanan qaynaqlar üçün çox boşluqlu kalıp. Kalıp seçimi məhsulun tələb etdiyi xüsusi qaynaq həndəsəsinə uyğunlaşdırılır. Maşın parametrləri - tezlik, güc çıxışı, pres təzyiqi və dövriyyə müddəti - xüsusi TPU formulasına və qaynaq edilən material qalınlığına uyğun olaraq kalibrlənir. Bu parametrlər məhsulun SOP-da sənədləşdirilir və istehsal dövrlərində ardıcıl olaraq təkrarlanır.

Addım 3 - Materialın yerləşdirilməsi

Panellər qaynaq sxeminə uyğun olaraq kalıp içərisində düzülür. Qaynaq eninin vahidliyi üçün ardıcıl yerləşdirmə çox vacibdir; əksər peşəkar RF qaynaq qurğuları operatorun yerləşdirilməsi dəyişkənliyini aradan qaldırmaq üçün armatur bələdçilərindən və ya qeydiyyat nişanlarından istifadə edir.

Addım 4 — RF Enerjisinin Aktivləşdirilməsi və Təzyiq Bağlanması

Mətbuat material yığınına pnevmatik təzyiq tətbiq edərək bağlanır. RF enerjisi kalibrlənmiş dövr ərzində aktivləşdirilir. Daxili molekulyar isitmə qaynaq səthindəki materialı ərimə temperaturuna gətirir, xarici səthlər deformasiya nöqtəsindən aşağıda qalır. Bu mərhələdə təzyiq saxlanılır.

Addım 5 - Təzyiq altında soyutma

RF enerjisi söndürülür, lakin soyutma fazası vasitəsilə təzyiq təzyiqi saxlanılır. Bu, aşağı keyfiyyətli istehsal mühitlərində tez-tez qısa yol olan bir addımdır və vacibdir: qaynaq zonası bərkimədən əvvəl təzyiq buraxılarsa, əridilmiş material deformasiyaya uğraya bilər və ölçülü uyğunsuzluqlarla daha zəif bir əlaqə yarada bilər. Müvafiq soyutma müddəti parametrin inkişafı mərhələsində müəyyən edilir və dövrünün müzakirə olunmayan hissəsi kimi qəbul edilir.

Addım 6 - Kəsmə və Yoxlama

Qaynaq perimetrində flaş material kəsilir. Parça növbəti montaj mərhələsinə keçməzdən əvvəl hər bir qaynaq yanıq izləri, natamam ərimə zonaları və ya ölçülü sapma üçün vizual olaraq yoxlanılır.

6. Tikiş Mühəndisliyi: Bir Qaynağın Saxlanıldığını Müəyyən Edən Dəyişənlər

RF qaynağı, ardıcıl maşın parametrlərinin digər amillərdən asılı olmayaraq ardıcıl nəticələr verdiyi bir proses deyil. Dikiş performansı bir neçə dəyişənin qarşılıqlı təsiri ilə müəyyən edilir, onların hər biri başa düşülməli və idarə olunmalıdır.

Qaynaq eni

Daha geniş qaynaq zonaları gərginliyi daha böyük bir sahəyə paylayır və ümumiyyətlə daha yüksək tikişlərin partlama müqaviməti yaradır. Davamlı hidrostatik təzyiq və ya dinamik yük görən məhsullar üçün - suya batırılan quru torbalar, soyuducu baza tikişləri, şişirdilmiş sidik kisəsi birləşmələri - minimum qaynaq eni istehsaldan sonra düşünülmüş bir spesifikasiya maddəsidir. Künclərdəki dar qaynaqlar və radius keçidləri ümumi uğursuzluqların başlanğıc nöqtələridir və kalıp dizaynı zamanı açıq şəkildə diqqət yetirilməlidir.

RF Güc Davamlılığı

Qaynaq dövrü ərzində qeyri-sabit güc çıxışı qeyri-bərabər daxili istilik yaradır. Vizual göstəricilər yüksək güc zonalarında yanıq izləri və başqa yerlərdə solğun, əriməmiş sahələrdir. Təzyiqli məhsullarda heç biri qəbuledilməzdir. Peşəkar RF qaynaq avadanlığı bütün dövr ərzində ardıcıl enerji ötürülməsini təmin edir; dövri kalibrləmə yoxlanışı avadanlığın məsul texniki xidmətinin bir hissəsidir.

Materialın qalınlığı və formulun uyğunluğu

RF qaynaq parametrləri materialın qalınlığına və TPU formuluna xasdır. 0,8 mm TPU film üçün optimallaşdırılmış parametr dəsti 1,5 mm laminasiyalı parçaya tətbiq edilərsə, qeyri-kafi birləşmə yarada bilər və əksinə istifadə edilərsə, daha incə materialları yandıra bilər. Material spesifikasiyaları məhsul dövriyyələri arasında dəyişdikdə - müxtəlif parça çəkiləri, müxtəlif TPU örtük çəkiləri - parametrlərin ötürülməsi nəzərdə tutulmamaqla, yenidən təsdiq edilməlidir.

Ümumi Uğursuzluq Səbəbləri

• Qeyri-kafi RF enerjisi və ya dövriyyə müddəti:Səthdə tam görünən, lakin interfeys heç vaxt tam birləşmə temperaturuna çatmadığı üçün aşağı təzyiqdə uğursuz olan bir əlaqə yaradır
• Səthin çirklənməsi:Qaynaq səthindəki yağlar, nəmlik və ya hissəciklər birləşmənin baş vermədiyi yerlərdə lokallaşdırılmış boşluqlar yaradır.
• Yanlış təzyiq təzyiqi:Çox aşağı ərimiş interfeysi soyutmadan əvvəl ayırmağa imkan verir; çox hündürlük materialı qaynaq zonasından sıxışdıra bilər ki, bu da effektiv birləşmə enini azaldır
• Soyutma zamanı təzyiqin vaxtından əvvəl buraxılması:Qaynaq zonasının kənarlarında ölçülü təhrif və azaldılmış bağlanma gücü yaradır
• Kalıp geyimi:Aşınmış və ya zədələnmiş kalıp səthləri təzyiqin qeyri-sabit paylanmasına səbəb olur ki, bu da kalıp səthində dəyişkən qaynaq keyfiyyətinə səbəb olur.

7. Soft Cooler İstehsalında RF Qaynaq

Yumşaq soyuducular tikiş mühəndisliyi üçün xüsusilə tələbkar bir tətbiq təqdim edir, çünki onlar hidrostatik tələbləri (layner suyu sızdırmadan saxlamalıdır) istilik tələbləri (izolyasiya sistemi nəm sızması ilə pozulmamalıdır) və gigiyena tələblərini (daxili səthlər təmizlənə bilən və qəliblərə davamlı olmalıdır) birləşdirir.

Dikişli yumşaq soyuducuda daxili astar və izolyasiya köpük təbəqəsi arasındakı tikiş nəm yoludur. Ərinmiş buzlu su iynə dəliklərindən keçir və laynerlə köpük arasında yığılır, burada quruya və ya quruya bilmir. Müntəzəm istifadə həftələri ərzində bu, satınalma məmurlarının davamlı olaraq köhnə təchizatçı məhsulun keyfiyyəti ilə bağlı əsas şikayət kimi müəyyən etdiyi davamlı qoxu və kif artımına səbəb olur.

RF qaynağı bu yolu struktur olaraq aradan qaldırır. RF qaynaqlı yumşaq soyuducunun daxili layneri tək su keçirməyən hövzədir - tikiş boşluqları, iynə dəlikləri, lent kənarları yoxdur. Ərinmiş buzlu su laynerdə qalır və onu tökmək və ya silmək olar. İzolyasiya təbəqəsi məhsulun xidmət müddəti ərzində quru qalır.

RF qaynaqlı yumşaq soyuducu konstruksiyasının əlavə performans üstünlükləri:

• Hava keçirməyən daxili kamera konvektiv istilik mübadiləsini azaldır, buz tutma müddətini birbaşa artırır
• Hamar, məsaməli olmayan TPU daxili səthlər qida dərəcəli təmas standartlarına cavab verir və mikrob artımına qarşı müqavimət göstərir.
• HF qaynaqlı möhkəmləndirici yamaqlar D halqasına və əsas suya davamlı membranı deşmədən tutacaq qoşmasına imkan verir.
• Su keçirməyən fermuar bağlama sistemləri giriş nöqtəsində germetik performansı saxlayaraq qaynaqlanmış gövdəni tamamlamaq üçün inteqrasiya oluna bilər.

8. RF qaynaqlı məmulatların laboratoriya sınaqları və keyfiyyətinə nəzarət

RF qaynaqlı konstruksiya yalnız onu təsdiq edən QC prosesi qədər etibarlıdır. Vizual yoxlama zəruridir, lakin kifayət deyil - təzyiq altında sıradan çıxacaq daxili boşluqları ehtiva edən bir tikiş səthdə tam ərimiş görünə bilər. Suya davamlı RF qaynaqlı məhsullar üçün peşəkar səviyyəli QC bir neçə fərqli test protokolunu əhatə edir.

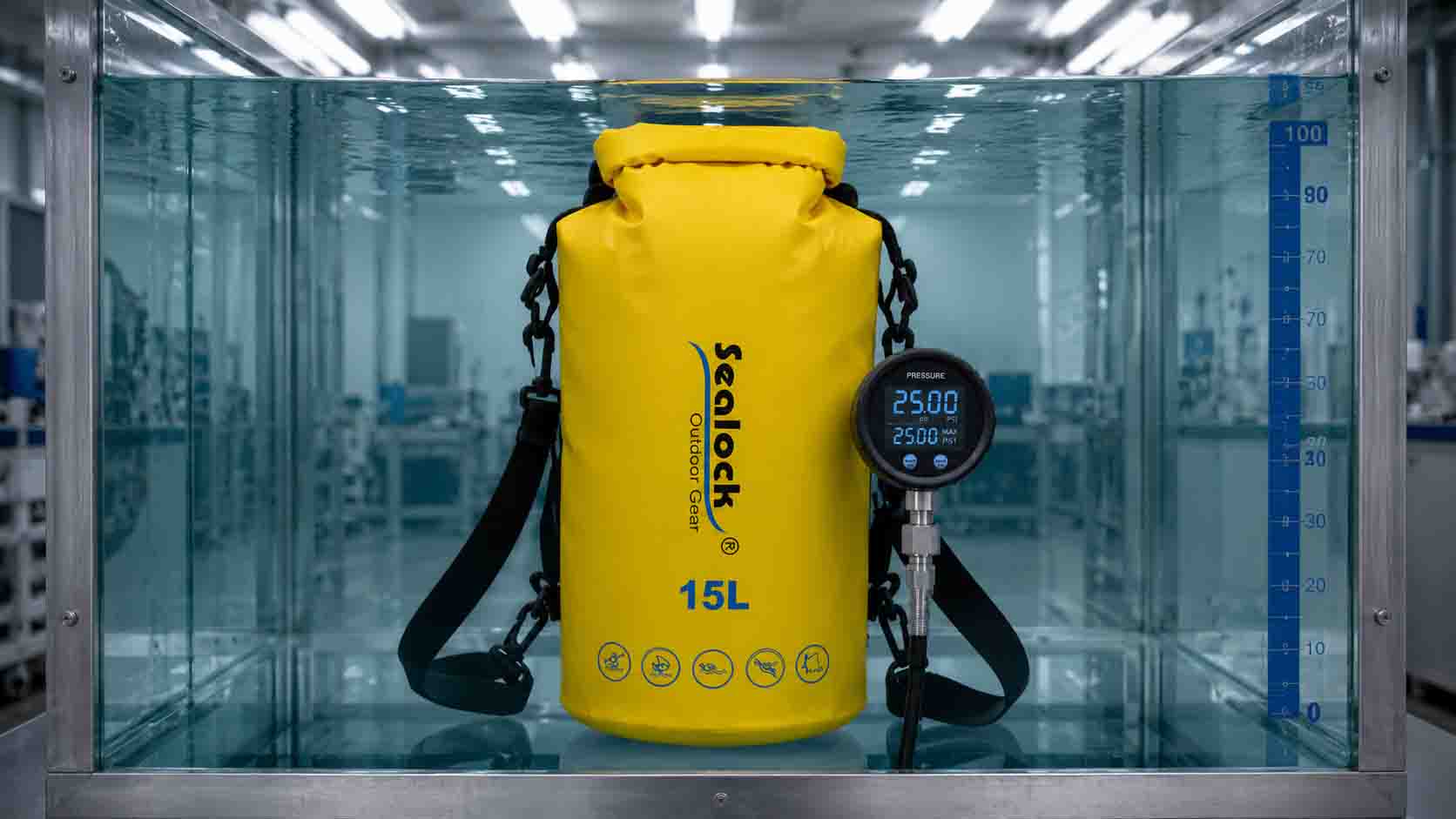

Hava Təzyiqinin (Hidrostatik) Testi

Təzyiqli məhsullar üçün tikiş bütövlüyünün ən birbaşa testi. Tamamlanmış çanta və ya soyuducu müəyyən edilmiş daxili təzyiqə qədər şişirilir - 1,0 Bar ekstremal dəniz və sualtı tətbiqlər üçün standartdır - və müəyyən müddət ərzində bu təzyiqdə saxlanılır. Hər hansı tikişdə və ya bağlanma nöqtəsində mikro qabarcıq emissiyalarını aşkar etmək üçün çanta suya batırılır və ya sabunlu su ilə müşahidə edilir. Emissiyaların olmaması keçid şərtidir. Bu sınaq həm hidrostatik performansı, həm də partlama müqavimətini eyni vaxtda təsdiqləyir.

Suya daldırma testi

Məhsul müəyyən bir müddət ərzində müəyyən bir dərinlikdə suya batırılır, sonra nəmin daxil olması üçün daxildən yoxlanılır. Bu test statik hava təzyiqi sınağı zamanı aşkar edilə bilən qabarcıqlar yarada bilməyən, lakin real suya batma şəraitində suyun infiltrasiyasına imkan verəcək mikro sızma nöqtələrini müəyyən edir.

Dikiş partlaması testi

Qaynaq zonasının uğursuz olduğu təzyiqi ölçən dağıdıcı sınaq. Partlayış təzyiqi məhsulun spesifikasiyası minimumu ilə müqayisə edilir; spesifikasiyanın altındakı nəticələr istehsala davam etməzdən əvvəl diaqnoz qoyulmalı və düzəldilməli olan proses parametri problemini göstərir. Burst testi adətən ayrı-ayrı vahidlərə deyil, hər bir istehsal seriyasından nümunə dəstlərinə tətbiq edilir.

Soyuq Flex Testi

Ətraf mühitin temperaturunda yaxşı fəaliyyət göstərən qaynaq zonaları aşağı temperaturda kövrək nasazlıq nöqtələrinə çevrilə bilər, xüsusən materialın tərkibi və ya soyutma parametrləri soyuq havada istifadə üçün optimallaşdırılmadıqda. Soyuq əyilmə sınağı subyektləri nümunələri -20°C və ya -30°C-ə qədər aşağı temperaturlarda təkrar əyilmə üçün qaynaq edərək, soyuq hava sahələrində istifadənin termal və mexaniki şərtləri altında tikişin bütövlüyünü qoruduğunu yoxlayır.

Sürətləndirilmiş Hava Testi

UV şüalanması, yüksək rütubət və şoran məruz qalma velosipedi sıxılmış laboratoriya vaxtında çoxillik dəniz istifadəsini simulyasiya etmək üçün istifadə olunur. Bu test tam məhsullara deyil, qaynaq zonası nümunələrinə tətbiq edilir və TPU örtüyünün yapışmasını, qaynaq birləşməsinin davamlılığını və uzunmüddətli ekoloji stress altında ölçü sabitliyini qiymətləndirir.

9. Ümumi RF Qaynaqlı Məhsul Tətbiqləri

Suya davamlı Xarici Ötürücü

• Suya batırılan quru çantalar (top və fermuarlı)
• Suya davamlı kürək çantaları və idman çantaları
• Kayak və rafting bel paketləri
• Motosiklet quyruq çantaları və suya davamlı panniers

Yumşaq Soyuducular və İzolyasiyalı Daşıyıcılar

• Sızdırmaz yumşaq soyuducu kürək çantaları
• Dəniz balığı soyuducu çantalar
• Tibbi nümunə və peyvənd daşıma soyuducuları
• Ticarət soyuq zəncirli çatdırılma çantaları

Sənaye və Taktiki Məhsullar

• Açıq havada şişmə sığınacaqlar və konstruksiyalar
• Su keçirməyən avadanlıq örtükləri və qutuları
• Hərbi xüsusi taktiki quru çantalar
• Suya davamlı tibbi qablaşdırma və saxlama
