3000 Çəkmə, Yük altında: Əvvəlcə Uğursuz Bir Çantanın Hissəsini Necə Sınayırıq

Sealock laboratoriyasından bir seriyada üçüncü: fermuarın ömrünü sınayıcı və niyə fermuarı gərginliksiz sürməyin sizə demək olar ki, heç nə demir

DONGGUAN, Çin - [Ay Günü], 2026— Zəmanət tələblərinin haradan gəldiyini istənilən çanta fabrikindən soruşun və siz eyni cavabı alacaqsınız, nəfəs alacaqsınız. Parça deyil. Dikişlər deyil. Fermuar.

Fermuarın nə olduğunu düşünəndə mənalı olur: gündə bir neçə dəfə, hər gün, adətən bir səbirsiz əllə, tez-tez çanta əsas nöqtədən kənara doldurularkən işləyən onlarla hərəkətli komponentdən ibarət çantanın yeganə hissəsidir. Çantada qalan hər şey yerində oturur. Fermuar dolanışıq üçün işləyir.

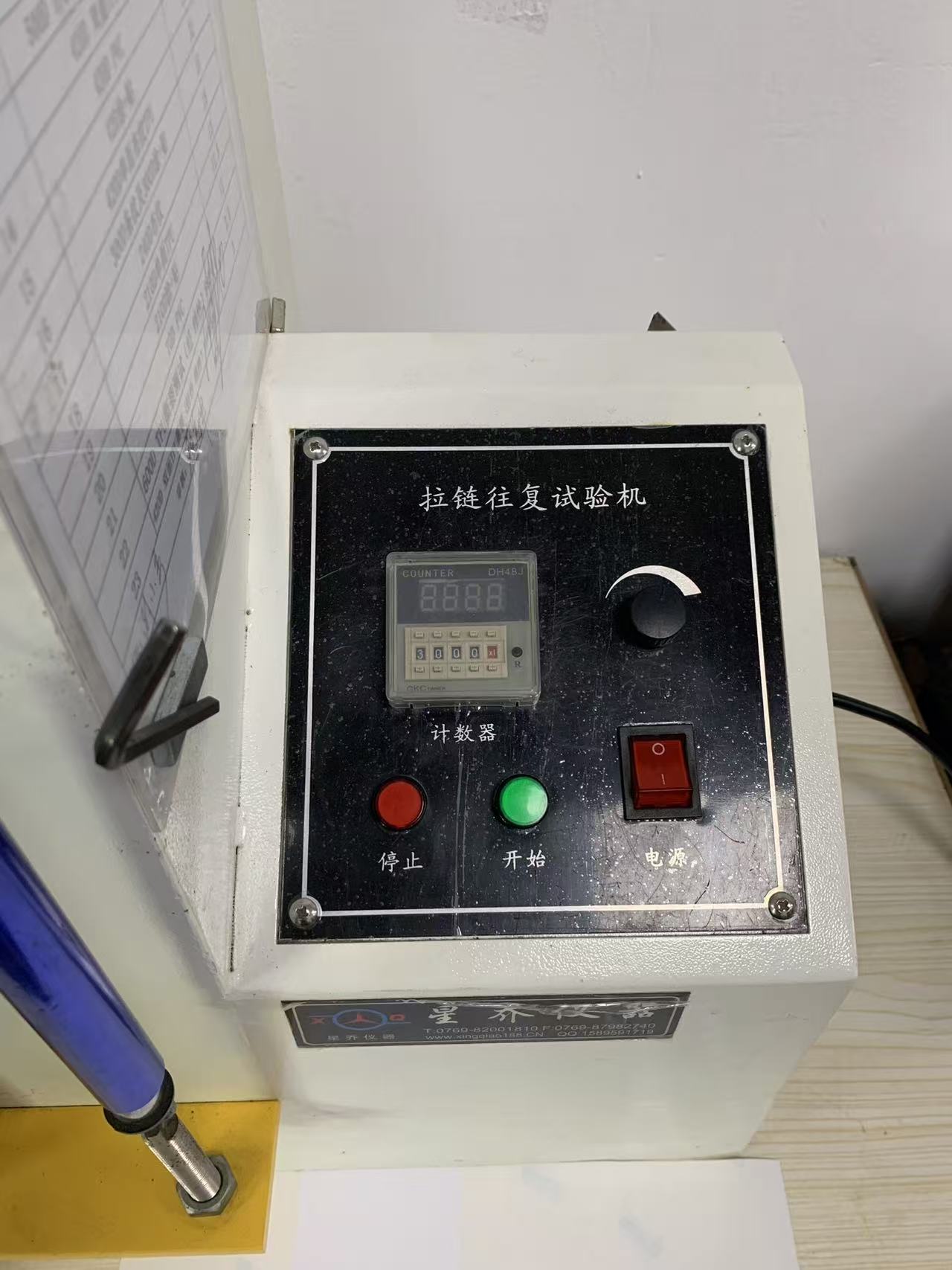

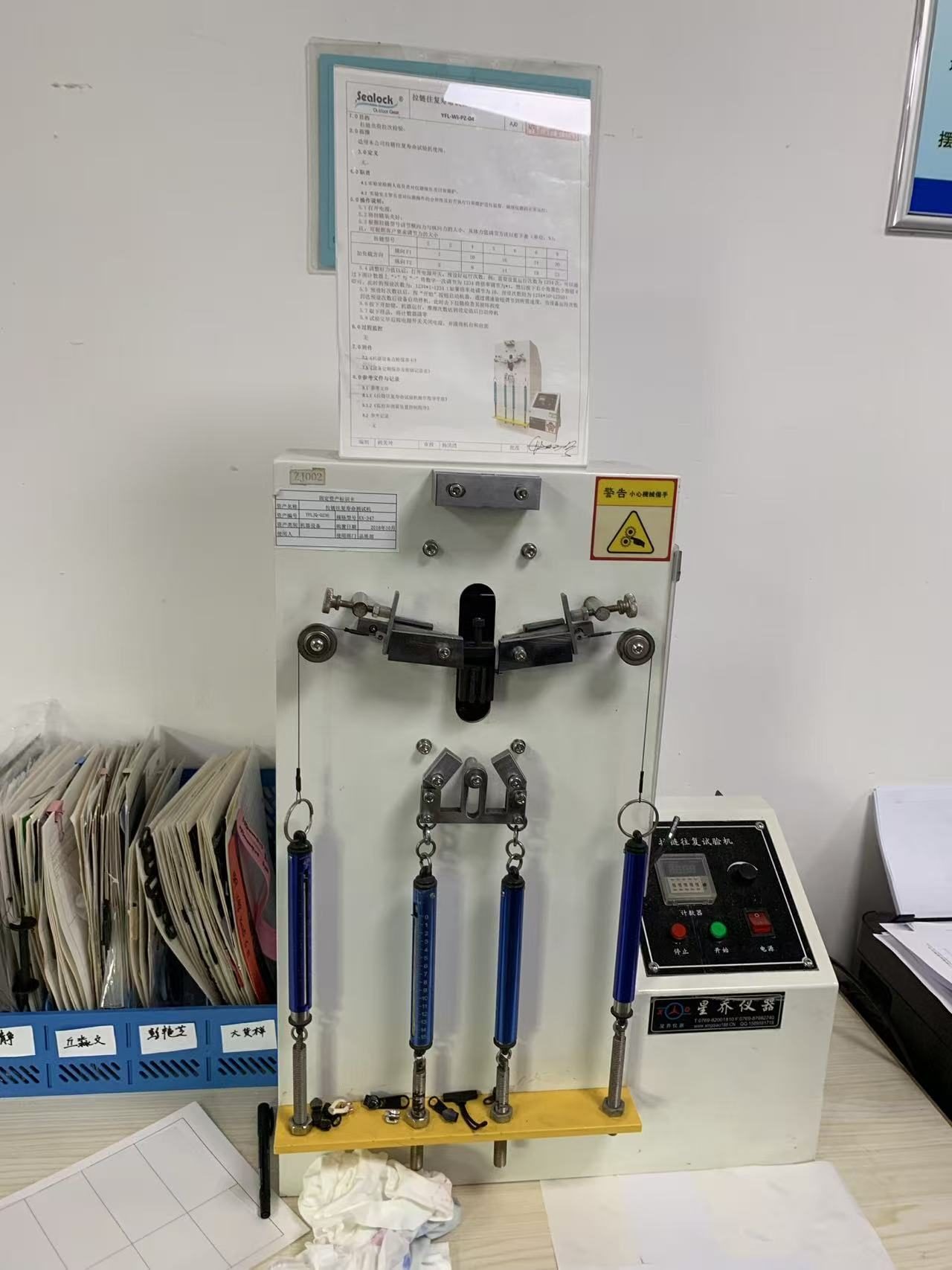

Beləliklə, laboratoriyamızda bütün işi bir şey verənə qədər fermuarları açıb bağlamaq olan bir maşın var. Fotoşəkildə onun sayğacı 3000 dövrə təyin olunub. Onların hamısını ölçülmüş yük altında işlədəcək və sonra öz-özünə dayanacaq.

Ən çox fermuar "sınaqlarının" etdiyi səhv

Əsl fermuar testini nümayişdən ayıran şey budur:yük.

Düz və rahat vəziyyətdə uzanan fermuar üzərində çəkici irəli-geri sürüşdürən qurğu qurmaq asandır. 5000 dəfə işlədin, lentə alın, broşuraya qoyun. Problem ondadır ki, yer üzündə heç bir fermuar belə yaşamır. Həqiqi fermuar hər istifadə edildikdə gərginlik altında olur - çünki çanta doludur. Məzmun xaricə doğru itələyir, siz sürüşdürmə aparatını sürükləyərkən zəncir yan tərəfə ayrılmağa məcbur edilir və çanta nə qədər sərt qablaşdırılırsa, hər ikisi bir o qədər pisləşir.

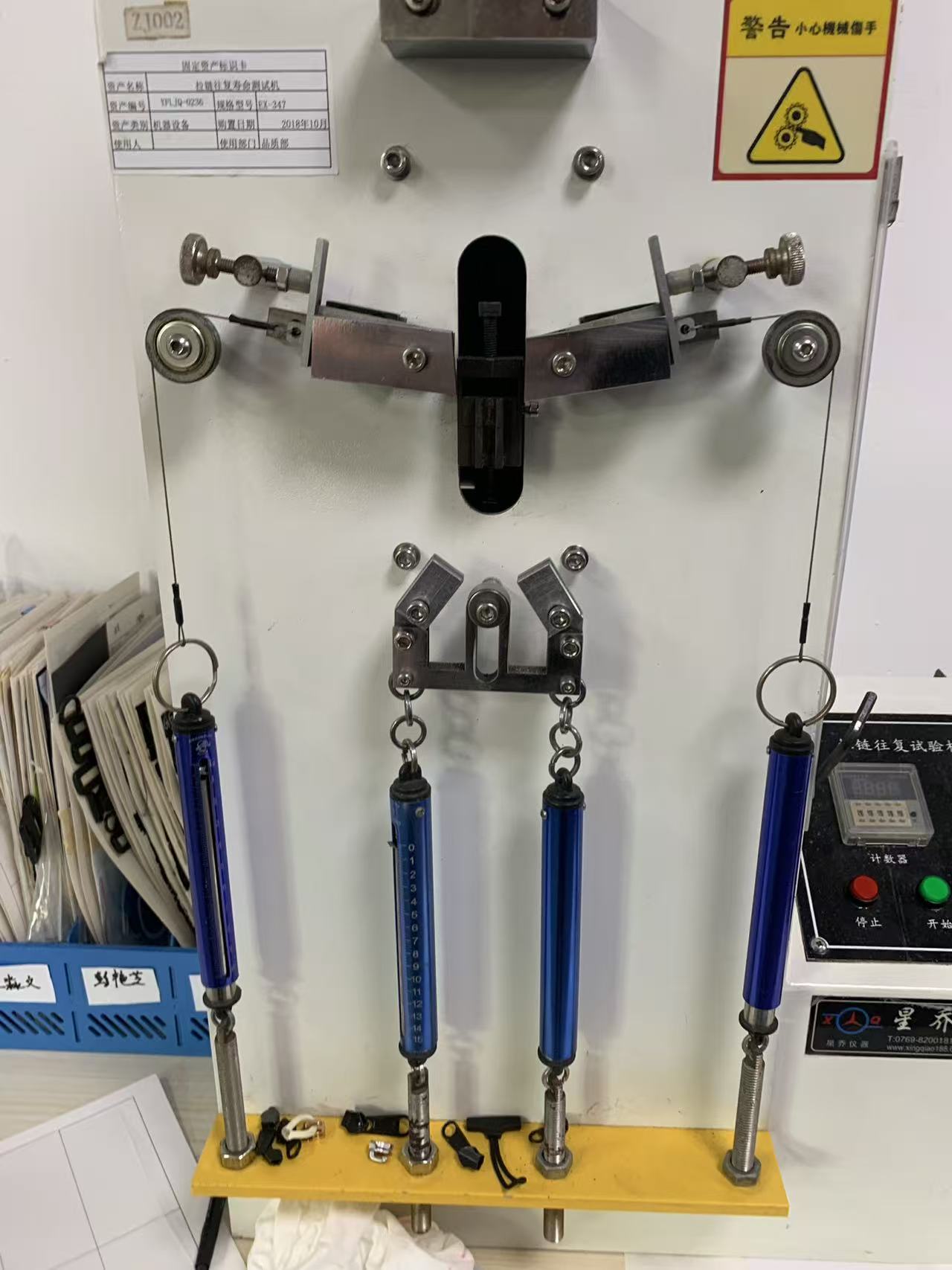

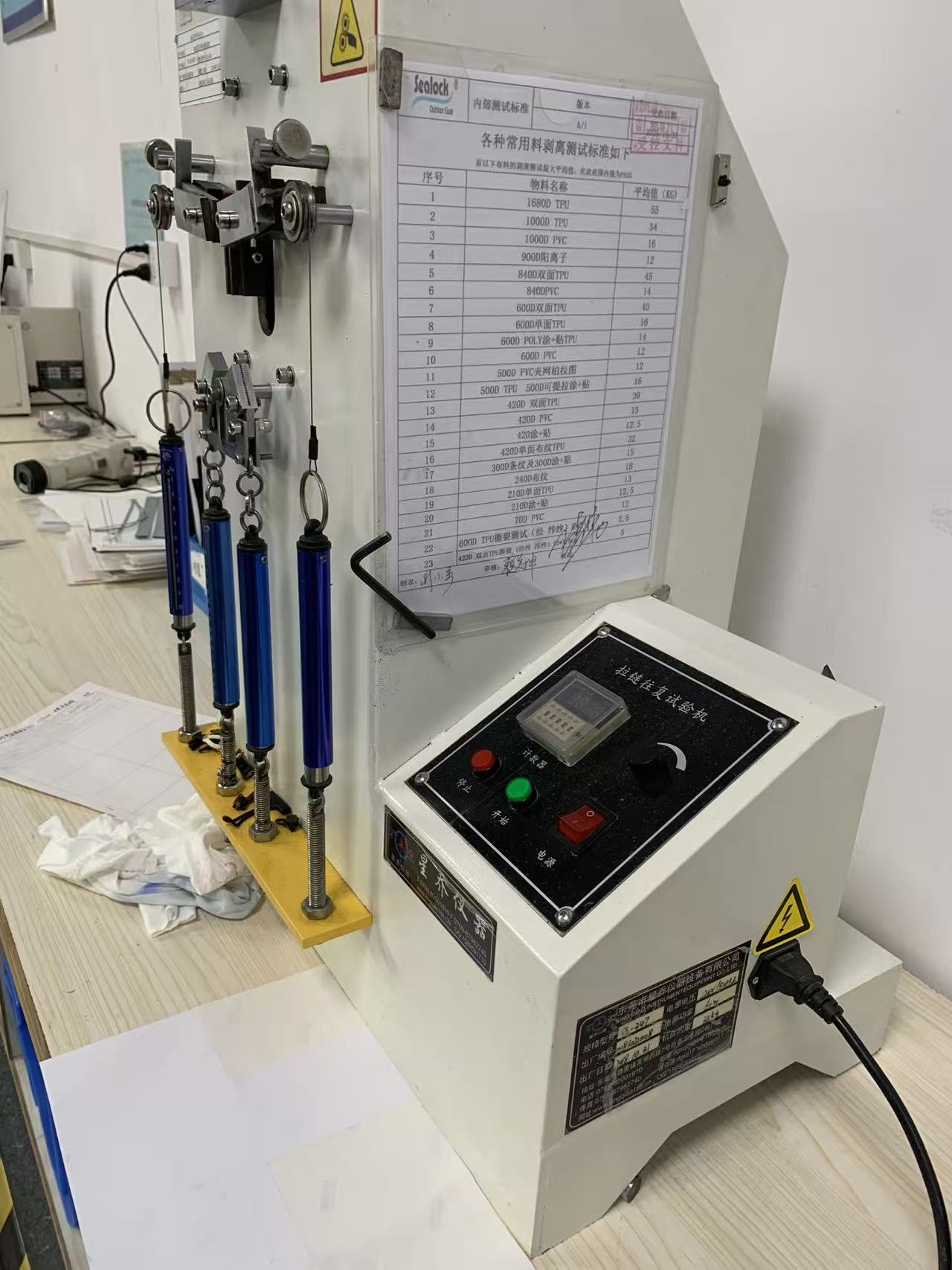

Buna görə də bu maşın nümunəyə eyni anda iki istiqamətə çəki asır. Yan qüvvə (F1) zəncirin iki yarısını bir-birindən ayıraraq, öz fermuarını açmağa çalışan doldurulmuş çantanı simulyasiya edir. Uzunlamasına qüvvə (F2) sürüşmə xətti boyunca işləyir və sürüklənərkən sürüşdürməni yükləyir. Dörd kalibrlənmiş yay ölçmə cihazı bu qüvvələri tətbiq edir və göstərir. Yalnız bundan sonra maşın velosiped sürməyə başlayır.

Fərq akademik deyil. Yüklənməmiş bir fermuar on minlərlə dövrə üçün xoşbəxtliklə işləyəcək və sizə heç nə deməyəcək. Yan yük altında dövrə vuran eyni fermuar, onun sahədə necə sıradan çıxacağını sizə tam olaraq göstərəcək: sürüşmənin arxasında ayrılmağa başlayan dişlər, genişlənən və zənciri kilidləməyi dayandıran sürüşmə, qoşqu zamanı yorulan dartma nimçəsi, lövbərləndiyi yerdən qoparılan lent.

Yüklər təxmin edilmir - onlar fermuar ölçüsünə görə sıralanır

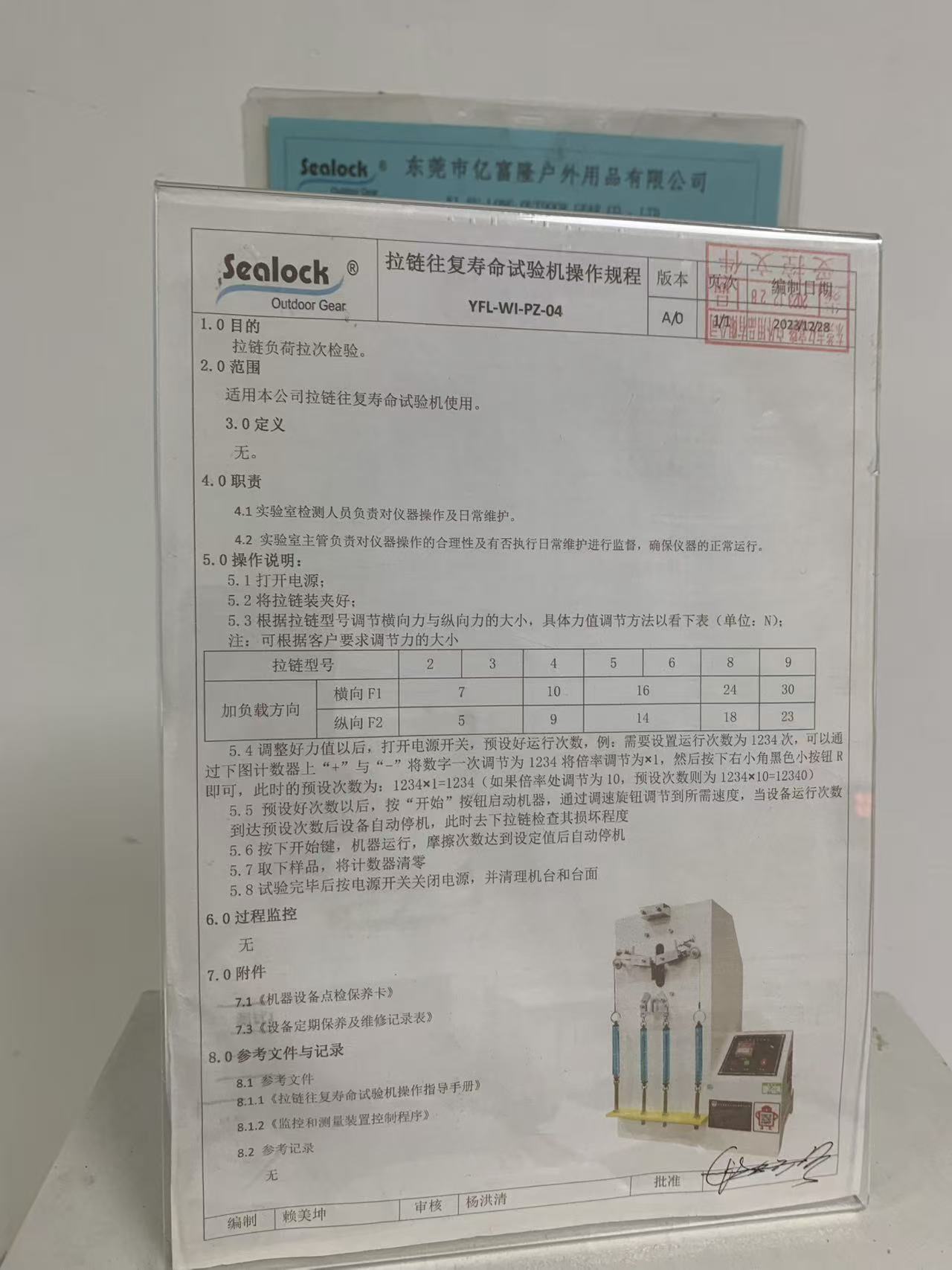

Maşın idarə olunan YFL-WI-PZ-04 proseduru ilə işləyir, A/0 revizyonu və bu sənədin ürəyi kiçik bir cədvəldir. O, hər bir fermuar ölçüsü üçün nyutonla yanal qüvvəni (F1) və uzununa qüvvəni (F2) təyin edir - çünki sənəd çantasındakı №3 fermuar və ağır yük paltarındakı №9 fermuar eyni yükdə sınaqdan keçirilmir:

• Ölçü 2-3:F1 7 N, F2 5 N
• Ölçü 4:F1 10 N, F2 9 N
• Ölçü 5-6:F1 16 N, F2 14 N
• Ölçü 8:F1 24 N, F2 18 N
• Ölçü 9:F1 30 N, F2 23 N

Bu cədvəldə diqqət yetirməyə dəyər iki şey. Birincisi, yüklər fermuarla ölçülür, buna görə də test hamıya uyğun deyil, mütənasibdir - daha ağır zəncirin daha çox çəkəcəyi gözlənilir və beləliklə sınaqdan keçirilir. İkincisi, prosedur açıq bir qeyd edir:qüvvə dəyərləri müştərinin tələbinə uyğunlaşdırıla bilər.Bir markanın öz spesifikasiyası fərqli bir yük tələb edirsə və ya onların son istifadəsi qəddar olduğu üçün daha ağır yük tələb edirsə, maşın bizdən daha çox onların nömrəsinə qoyulur. Ev standartı tavan deyil, döşəmə olmalıdır.

Bir qaçış əslində necə gedir

Prosedur bir dəqiqə ərzində oxumaq üçün kifayət qədər qısadır, bu, heyran olmaqdansa, işə salınan bir testin əlamətidir:

• Gücü yandırın və fermuarı qurğuya sıxın.
• Bu fermuar ölçüsü üçün masa başına və ya müştərinin xüsusiyyətlərinə görə yanal və uzununa qüvvələri təyin edin.
• Onun çarpanından istifadə edərək sayğacda dövr sayını təyin edin: ×1-də 1234, 1234 dövrdür; ×10-da eyni parametr 12,340-dır. Bu, birdən çox fabrikdə birdən çox sınağı məhv edən kiçik mexaniki detaldır, məhz buna görə də yaddaşda qalmamaq əvəzinə sənəddə qeyd olunub.
• Start düyməsini basın və yığımda sürəti təyin edin. Maşın əvvəlcədən təyin edilmiş saya çatdıqda avtomatik olaraq dövr edir və özünü dayandırır.
• Fermuarı çıxarın və zərəri yoxlayın - bu, onun sağ qalması deyil, faktiki nəticədir.
• Sayğacı sıfırlayın, gücü kəsin, maşını və dəzgahı təmizləyin.

Bu axırıncı sətir ev təsərrüfatına bənzəyir. Bu, təkcə ev işləri deyil: sıfırlanmamış sayğac növbəti insanın 3000 dövrəli testinin sakitcə 300 dövrəyə çevrilməsidir.

Nə üçün bu, baqajdan daha çox suya davamlı mexanizm üçün vacibdir?

Standart neylon rulonlu fermuar bağışlayan bir şeydir. Quru çantalara və soyuduculara qaynaqladığımız suya və hava keçirməyən fermuarlar belə deyil və səbəblər strukturdur.

Onlar dizayn baxımından daha sərtdirlər – suyu və soyuq havanı içəridə saxlayan sıx, örtülmüş diş nişanı onları çəkməyi ağır edən eyni şeydir. Bu müqavimət o deməkdir ki, hər bir dövrə sürüşmə lentinə və çəkmə nişanına yumşaq qıvrımlı fermuardan daha çox güc ötürür. Onlar həmçinin lentdə polimer örtük daşıyırlar və örtüklər kifayət qədər dövrlərdən sonra bükülmə və ya gərginlik nöqtəsində çatlaya bilər - və suya davamlı fermuar örtüyünün çatlaması kosmetik problem deyil, sızmadır. Nəhayət, məhsullarımızda fermuar lenti adətən birbaşa gövdəyə qaynaqlanır, buna görə də hərəkət edən komponentlə möhürlənmiş struktur arasındakı interfeys özü yorğunluğa tab gətirməli olan yerdir.

Bütün bunlar o deməkdir ki, suya davamlı fermuar iddiasının dürüst versiyası "möhürləyir" deyil. Bu, "bir mövsüm yaş əllə açıldıqdan sonra hələ də möhürlənir." Göndərmədən əvvəl bunu bilməyin yeganə yolu onu yük altında dövrə vurmaq və sonra baxmaqdır.

Dayananda nə axtarırıq

Dövr sayı quraşdırmadır; sonra yoxlama nəticəsidir. Tamamlanmış nümunədə biz zəncirin hələ də tam bağlanıb-bağlanmadığını və sürüşdürmənin arxasına kilidlənib-bağlanmadığını, sürüşdürmənin genişləndiyini və ya atlamağa başladığını, dişlərin deformasiyaya uğradığını və ya lentdən çəkilib-çıxmadığını, dartma tıxacının və onun qoşqusunun bütöv olub-olmadığını və - örtülmüş suya davamlı zəncirlər üçün - örtüyün qırışların və ya aşınmanın olduğu yerlərdə çatların olub-olmadığını yoxlayırıq.

Burada uğursuzluq avtomatik olaraq rədd edilmiş fermuar deyil. Çox vaxt bu, spesifikasiya söhbətidir: həddən artıq doldurulacaq çanta üçün daha ağır ölçü, fərqli sürüşmə və ya kilidləmə növü, yükün cəmləşdiyi son dayanacaqda möhkəmləndirmə və ya fermuarın ilk növbədə yükü daşıyan çantanın bir hissəsi olmasını dayandıran dizayn dəyişikliyi. Heç vaxt olmamalı olan şey müştəri tərəfindən edilən bir kəşfdir.

Qeydə alınmış, kalibrlənmiş və məqsədyönlü şəkildə darıxdırıcıdır

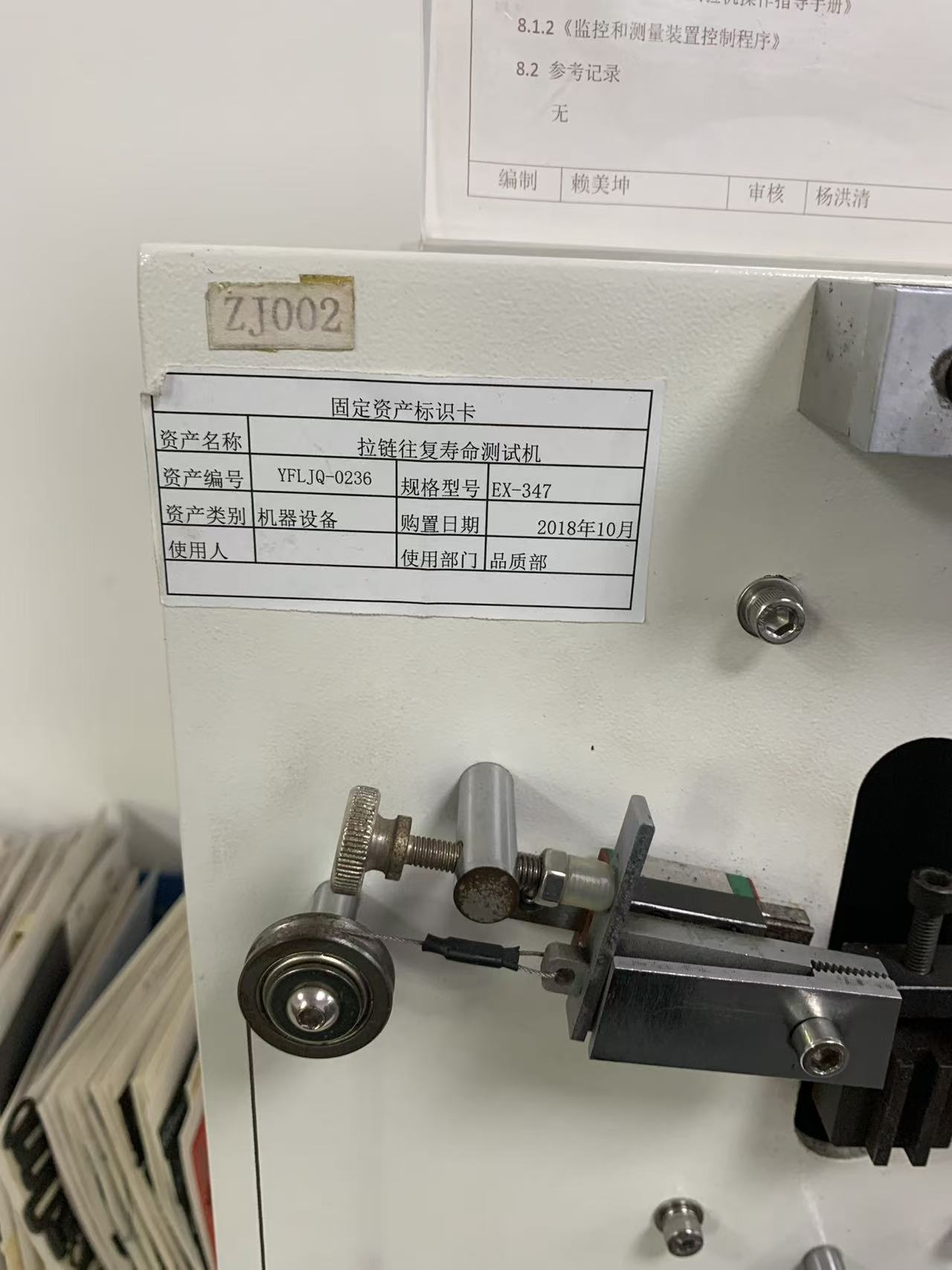

Bu seriyanın digər alətləri kimi, bu da öz sənədləşmə işlərini bədənində daşıyır: onu şirkət aktivi kimi tanıdan YFLJQ-0236, EX-347 modeli, 2018-ci ilin oktyabrında alınmış və keyfiyyət şöbəsinə təyin edilmiş aktiv kartı və paneldə trafaret yazılmış maşın ID - ZJ002. Yanında 2026-cı ilin dekabrında yenidən kalibrləmə ilə 2025-ci ilin dekabrında kalibrlənmiş bir kalibrləmə etiketi var.

Bu birləşmə – adlı sahibi, sənədləşdirilmiş prosedur, real nömrələri olan yükləmə cədvəli və planlaşdırılmış dövrədə xarici kalibrləmə – “bu fermuar 16 N yanal yük altında 3000 dövrə keçdi” kimi cümlənin müştərinin mühəndisi üçün nə isə ifadə etməsinə imkan verən şeydir. Onsuz eyni cümlə sadəcə gözəl dəyirmi rəqəmdir.

Divarda daha bir vərəq

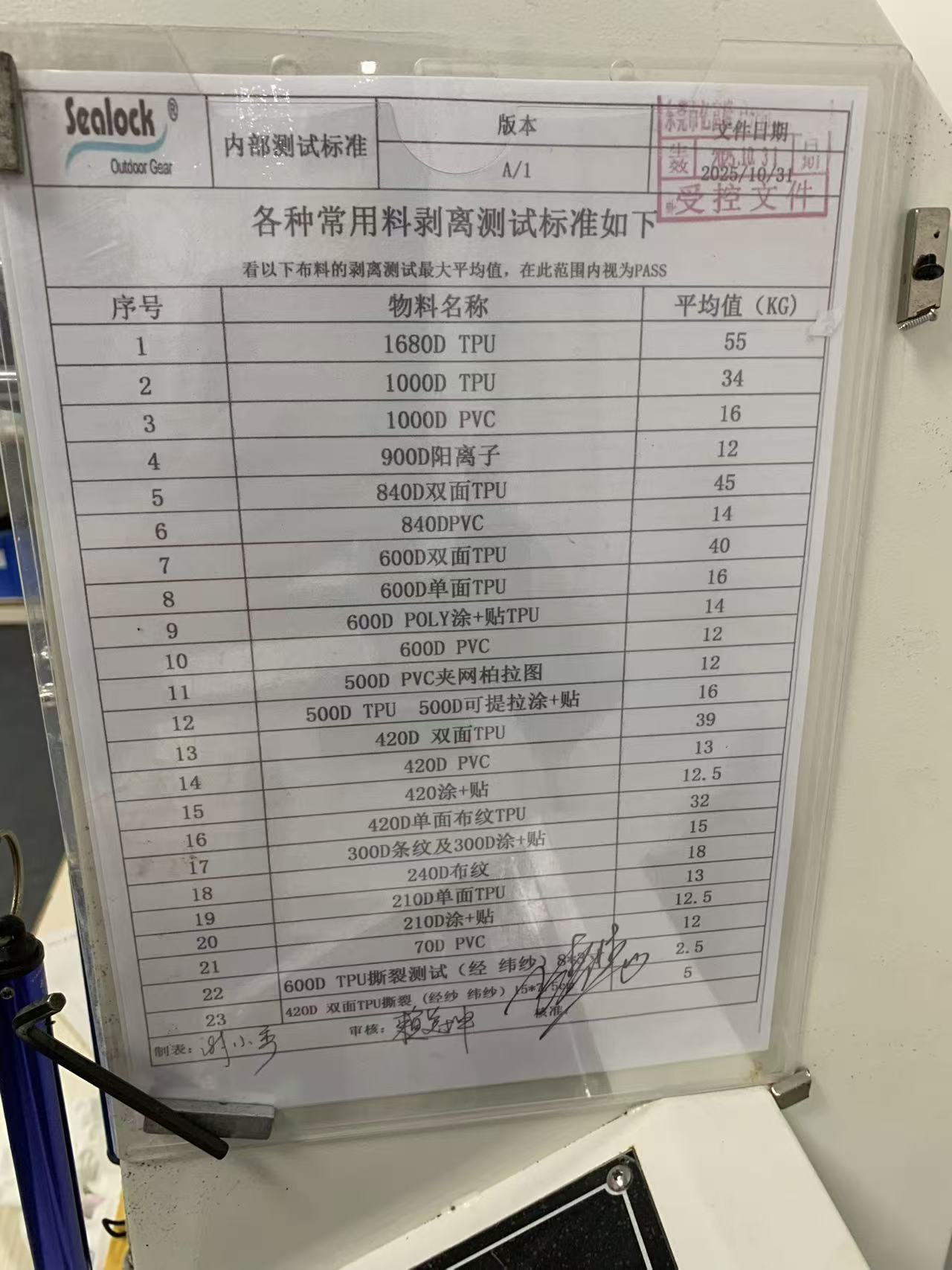

Fotoşəkillərdə bu maşına nəzər salsanız, onun yanında başqa bir idarə olunan sənəd quraşdırılıb: müntəzəm istifadə etdiyimiz iyirmidən çox materialın soyulma və yapışma gücünə görə qəbul dəyərlərini kiloqramla sadalayan daxili sınaq standartı — 1680D TPU, 840D ikitərəfli TPU, 600D tək və iki tərəfli TPU, hər biri özünəməxsus laminatlı PU və laminatlı üstəgəl aşağıda cırılma gücü meyarları. O, başqa bir alətə aiddir və bu, bu seriyanın növbəti məqaləsinin mövzusudur.

Ancaq burada qeyd etməyə dəyər, çünki insanların fabrikə nadir hallarda verdiyi suala cavab verir:hansı nömrə keçid sayılır?Test keyfiyyətə nəzarətin yalnız yarısıdır. Yazılı, təftişlə idarə olunan qəbul meyarları - nəticənin nümunəni tutan şəxsin ümid etdiyi hər şeylə deyil, əvvəlcədən razılaşdırılmış bir şeylə müqayisə edilməsi üçün - digər yarısıdır.

Sealock haqqında

Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), 2003-cü ildə əsası qoyulmuş, Dongguan, Çin və Ho Chi Minh City, Vyetnamdakı istehsal bazaları ilə yüksək tezlikli qaynaqlanmış suya davamlı çantalar, yumşaq tərəfli soyuducu çantalar və şişmə su qurğuları istehsalçısıdır. Şirkət bütün dünyada OEM və ODM proqramları üçün material təsdiqini, məhsulun işlənməsini və istehsalın keyfiyyətinə nəzarəti dəstəkləyən qeydiyyatdan keçmiş, xaricdən kalibrlənmiş alətlər, nəzarət edilən əməliyyat prosedurları və sənədləşdirilmiş daxili qəbul standartları ilə daxili sınaq laboratoriyası fəaliyyət göstərir. Onun sistemləri və sertifikatlarına ISO 9001, BSCI, SMETA və GRS daxildir.
